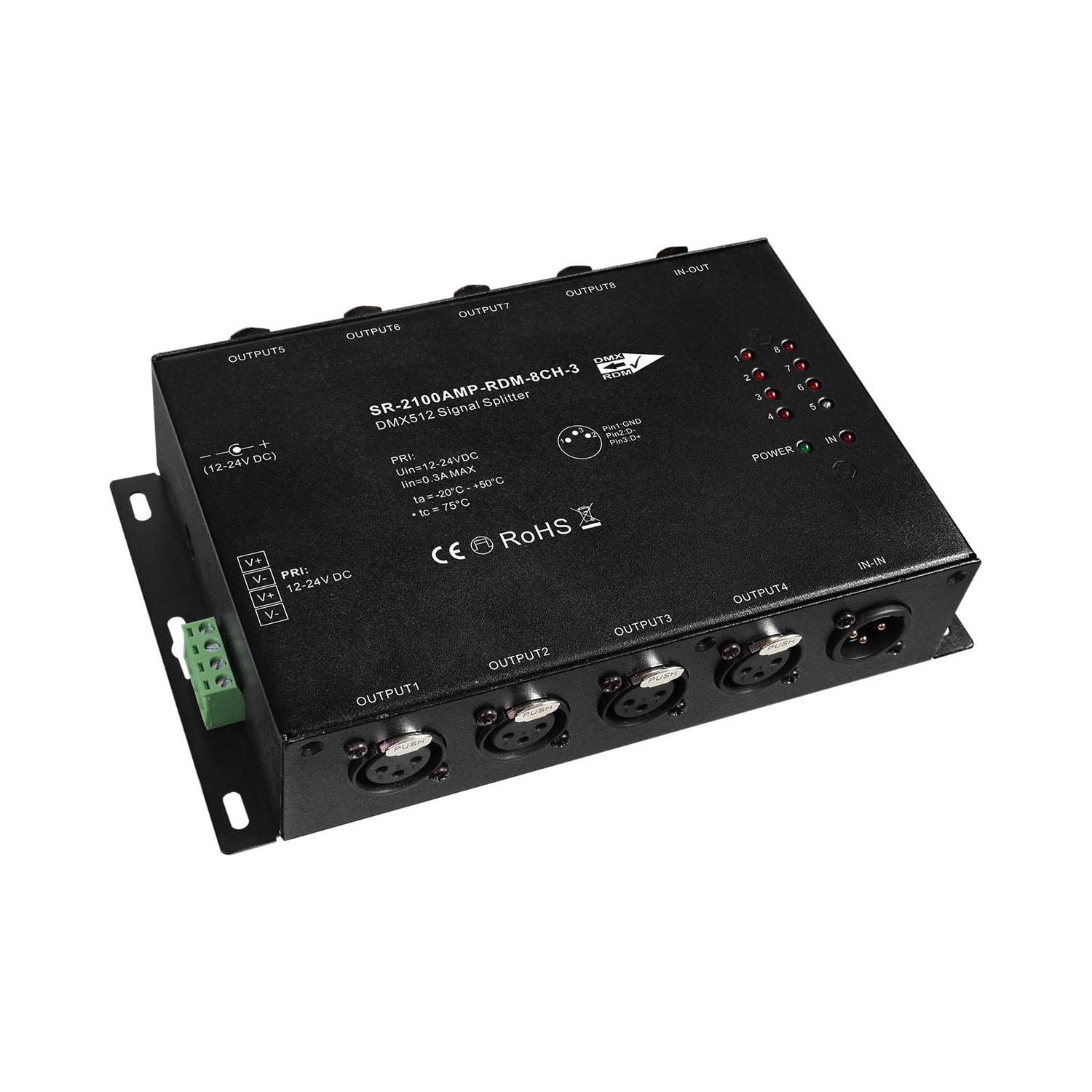

Der 8-fach-DMX-Splitter mit RDM-Unterstützung ist ein DMX/RDM-kompatibles Gerät, das RDM-fähig und ANSI E1.20-konform ist. Er erweitert sowohl die Kabelreichweite (bis zu 300 m) als auch die Anzahl der Geräte (bis zu 32 Geräte pro Ausgang, insgesamt 256 Geräte). Dieser Plug-and-Play-Splitter verfügt über einen 3/5-poligen XLR-Stecker als DMX-Eingang und acht XLR-Buchsen als DMX-Ausgänge, wobei jeder Ausgang vollständig vom Eingang isoliert ist, die Ausgänge untereinander jedoch nicht isoliert sind. Jeder Ausgang verfügt über LED-Datenanzeigen zur Bestätigung des ordnungsgemäßen Betriebs und unterstützt bidirektionale Kommunikation für die Erkennung, Adressierung und DMX-Steuerung von RDM-fähigen Geräten. Am Eingang ist eine XLR-Buchse mit Durchgangsanschluss vorhanden, sodass das Gerät in die Mitte einer bestehenden DMX-Kette eingefügt werden kann.
| Nein | 1 | 2 |
|---|---|---|
| Eingangsspannung | 12-24VDC | 12-24VDC |
| Eingangsstrom | Max. 300mA | Max. 300mA |
| Eingangssignal | DMX/RDM | DMX/RDM |
| DMX/RDM-Anschlüsse | Eingang: (1x) 3-poliger XLR-Stecker (männlich) Ausgang: (8x) 3-polige XLR-Buchse |
Eingang: (1x) 5-poliger XLR-Stecker Ausgang: (8x) 5-polige XLR-Buchse |
| Anschlussbelegung | Pin1: Masse Pin2: Daten Pin3: Daten+ |
Pin1: Masse Pin2: Daten Pin3: Daten+ Pin4: NC Stift 5: NC |
| Größe (LxBxH) | 199 x 125 x 44 mm | 199 x 125 x 44 mm |
| Betriebstemperatur | -20℃ ~ +50℃ | -20℃ ~ +50℃ |
