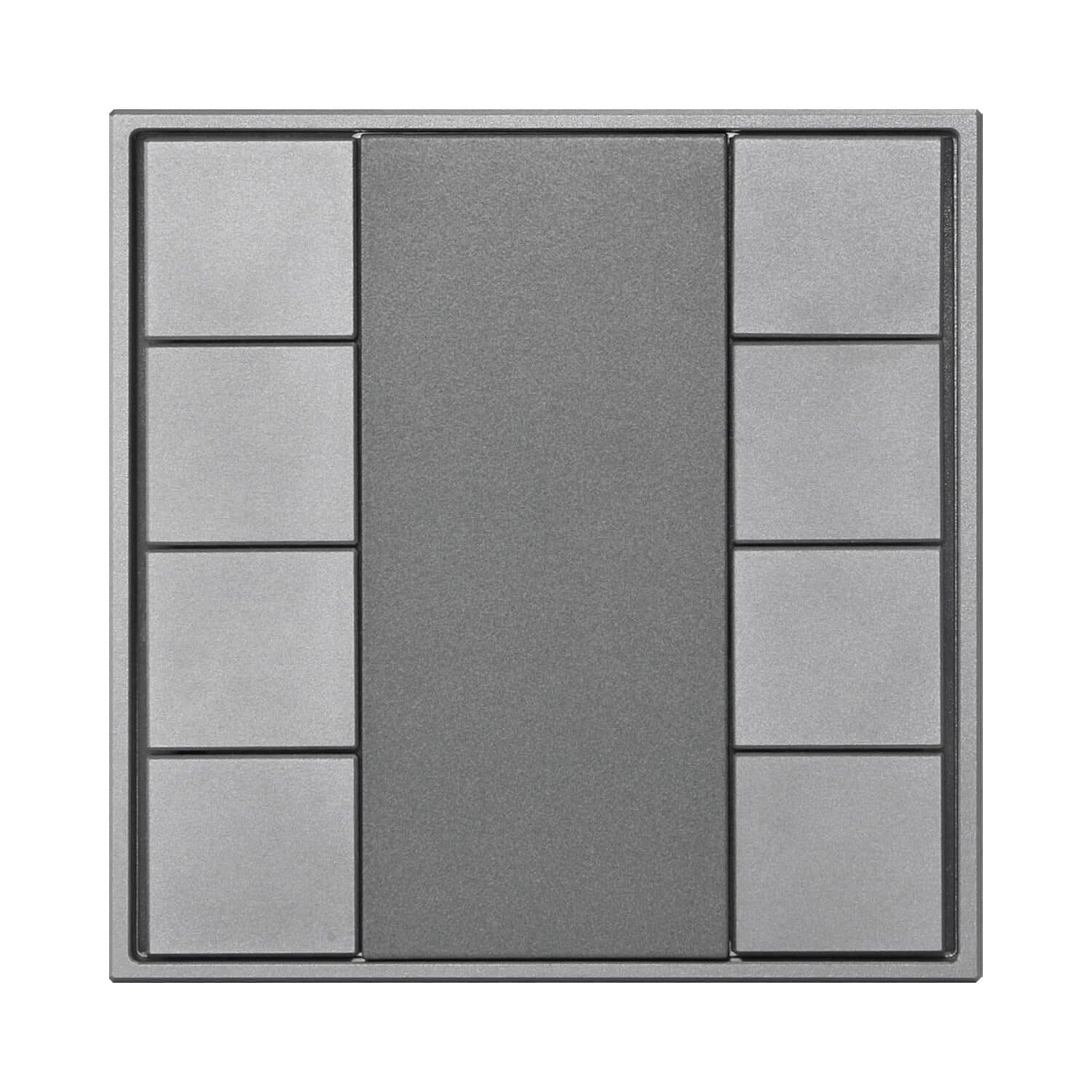

Das Bedienfeld SR-2422NK8-DA2 ist ein DALI-2-zertifiziertes DALI-2-Steuergerät mit 8 Drucktasten gemäß IEC 62386-101, IEC 62386-103, IEC 62386-301 und IEC 62386-332. Es zeichnet sich durch ein schlankes und flaches Design aus.
Das Eingabegerät unterstützt Rückmeldungsfunktionen und verfügt über 16 LEDs. Es eignet sich für die Integration und den Einsatz in Kombination mit DALI-2-konformen zentralen Steuergeräten.
Das Tastergerät ist multimasterfähig, sodass mehrere Module an die DALI-Leitung angeschlossen werden können. Das DALI-2-Eingabegerät wird über den DALI-Bus mit Strom versorgt, sodass kein zusätzliches Netzteil erforderlich ist.
Er lässt sich über die USB-Schnittstelle eines DALI-2-kompatiblen Zentralreglers ganz einfach konfigurieren. Dieser DALI-2-Taster ist in verschiedenen Farben und Materialien für unterschiedliche Anwendungsumgebungen erhältlich.
| Eingabe Typ | DALI |
|---|---|
| Kennzeichnung | DA, DA |
| Eingangsspannungsbereich | 12VDC - 22,5VDC (gemäß IEC62368-101) |
| Typ. Stromaufnahme DALI (bei 16,5V) | 2mA |
| Max. Stromaufnahme DALI (Einschaltstrom bei 22,5 V) | 10mA |
| Anzahl der Adressen für DALI-Betriebsgeräte | DALI |
| Anzahl der Adressen für DALI-Steuergeräte | 8 programmierbare Drucktasten |
| Anzahl der Rückmelde-LEDs | 16 programmierbare LEDs |
| Abmessungen (L x B x H) | 80 x 80 x 26,6 mm |
| Montage | Wandmontage oder auf Kabelkanal |
| Max. Gehäusetemperatur Tc | 75℃ |
| Erwartete Lebensdauer @Tc | 50,000H |
| Schutzklasse | II. Bestimmungsgemäße Verwendung |
| Schutzart Gehäuse | IP20 |
| Schutzart Klemmen | IP20 |
| Funktion | Konfigurierbar |
| Start-up Zeit | <150 ms |
| Stecker Typ | Einschieben |
| Drahtgröße Massivkern | 0,2 - 1,5 mm2 (AWG26 - AWG16) |
| Drahtgröße Feiner Kern | 0,2 - 1,5 mm2 (AWG26 - AWG16) |
| Drahtgröße mit Aderendhülse | 0,25 - 1,0 mm2 |
| Abisolierlänge | 9 - 10 mm / 0,35 - 0,39 Zoll |
| Anschluss freigeben | Druckknopf |
| Temperatur der Lagerung | -20℃~+50℃ |
| Umgebungstemperatur bei der Arbeit | -20℃~+50℃ |
| Relative Luftfeuchtigkeit | 8%- 80% |
| DALI | IEC62386-101:2014 IEC62386-103:2014 IEC62386-301 IEC62386-332 |
| EMC | EN 61547 EN 50015 / IEC CISPR15 |
| Sicherheit | EN 61347-2-11 EN 61347-1 |
| Markierungen | DALI-2, CE |
