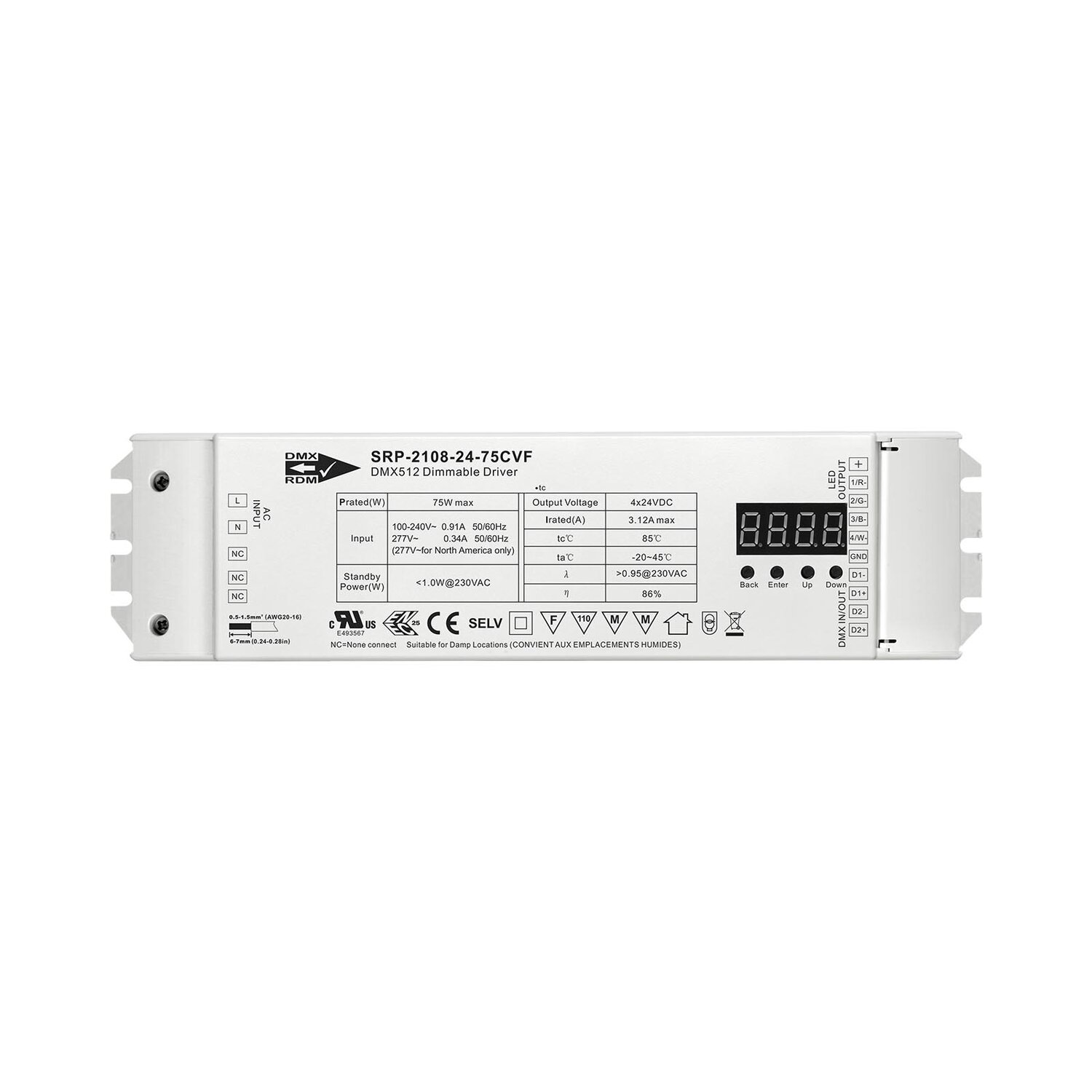

SRP-2108-24-75CVF est un driver LED 75w dimmable DMX, approuvé par UL, ENEC et TUV, avec une sortie 24VDC à tension constante et une entrée universelle 100-240VAC. Le facteur de puissance du driver peut être supérieur à 0,9 et l'efficacité est supérieure à 90%.
Il permet une gradation douce et profonde jusqu'à 0,1% sans scintillement ni bourdonnement. La quantité de canaux DMX peut être réglée sur 1/2/3/4 via les boutons, ce qui permet au pilote de contrôler l'éclairage LED unicolore, blanc accordable, RGB/RGBW.
Les adresses DMX peuvent être assignées manuellement via les boutons et affichées sur l'écran numérique. Conforme aux protocoles DMX512(2008), DMX512-A et RDM V1.0 (E1.20 - 2006 ESTA Standard), ce pilote DMX est compatible avec les consoles DMX universelles.
Les certifications UL, ENEC et TUV garantissent des performances de sécurité élevées pour une utilisation dans le monde entier. L'écran numérique visible et les boutons permettent de régler un grand nombre de caractéristiques, telles que l'adresse DMX, la quantité de canaux DMX, la résolution de la sortie PWM (8 bits ou 16 bits), la fréquence de la sortie PWM, la valeur de la courbe de gradation des rayons GAMMA et le mode de décodage DMX.
La quantité de canaux DMX peut être réglée de 1 à 4 canaux. La fréquence PWM peut être réglée de 500Hz à 30KHz, ce qui est parfait pour l'éclairage de films professionnels.
La valeur de la courbe de gradation des rayons gamma est réglable de 0,1 à 9,9, et la gradation logarithmique et la gradation linéaire sont optionnelles. Les modes de décodage DMX sont optionnels et permettent de régler la luminosité de chaque canal de sortie, la luminosité principale de tous les canaux de sortie et les effets stroboscopiques. Le mode par défaut est dp1.1.
| Sortie | Canal LED | 4 |
|---|---|---|
| Sortie | Tension continue | 24V DC |
| Sortie | Max. Courant | Max. 3.12A/ch, ch1+ch2+ch3+ch4=3.12A |
| Sortie | Tolérance de tension | ±1% |
| Sortie | Puissance nominale | max. 75W |
| Entrée | Plage de tension | 100-277V AC |
| Entrée | Gamme de fréquences | 50/60Hz |
| Entrée | Facteur de puissance (Typ.) | > 0,99 à 100 VCA, > 0,96 à 230 VCA |
| Entrée | Distorsion harmonique totale | ≤ THD 15% (@ pleine charge / 230VAC) |
| Entrée | Efficacité (Typ.) | 86% @ 230VAC pleine charge |
| Entrée | Courant alternatif (typ.) | 0,9 A à 100 V CA, 0,39 A à 230 V CA, 0,33 A à 277 V CA |
| Entrée | Courant d'appel (Typ.) | DÉMARRAGE À FROID Max. 2A à 230VAC |
| Entrée | Courant de fuite | < 0,5 mA / 230 V CA |
| Entrée | Consommation d'énergie en veille | < 0,5 W |
| Contrôle | Interface de gradation | DMX/RDM |
| Contrôle | Gamme de gradation | 0.1%-100% |
| Contrôle | Méthode de gradation | Modulation de largeur d'impulsion |
| Contrôle | Courbe de gradation | Logarithmique, linéaire |
| Protection de l'environnement | Surintensité | Oui, reprise automatique après suppression de la condition de défaillance |
| Protection de l'environnement | Surchauffe | Oui, reprise automatique après suppression de la condition de défaillance |
| Environnement | Température de fonctionnement | -25℃ ~ +45℃ |
| Environnement | Max. Température du boîtier | 80℃ |
| Environnement | Humidité de travail | 10% ~ 95% RH sans condensation |
| Environnement | Température et humidité de stockage | -40℃ ~ +80℃，10%~95% RH |
| Sécurité et CEM | Normes de sécurité | UL8750, CAN/CSA C22.2 No. 250.13-14, ENEC EN61347-1, EN61347-2-13 approuvé |
| Sécurité et CEM | Tension de résistance | I/P-O/P : 3.75KVAC |
| Sécurité et CEM | Résistance d'isolement | I/P-O/P : 100M Ohms / 500VDC / 25℃ / 70% RH |
| Sécurité et CEM | EMC Emission | EN55015, EN61000-3-2, EN61000-3-3 |
| Sécurité et CEM | Immunité CEM | EN61547, EN61000-4-2,3,4,5,6,8,11, immunité aux surtensions Ligne-Ligne 1KV |
| Autres | MTBF | 188300H, MIL-HDBK-217F @ 230VAC à pleine charge et 25℃ de température ambiante |
| Autres | Dimension | 244*64*32mm (L*L*H) |
