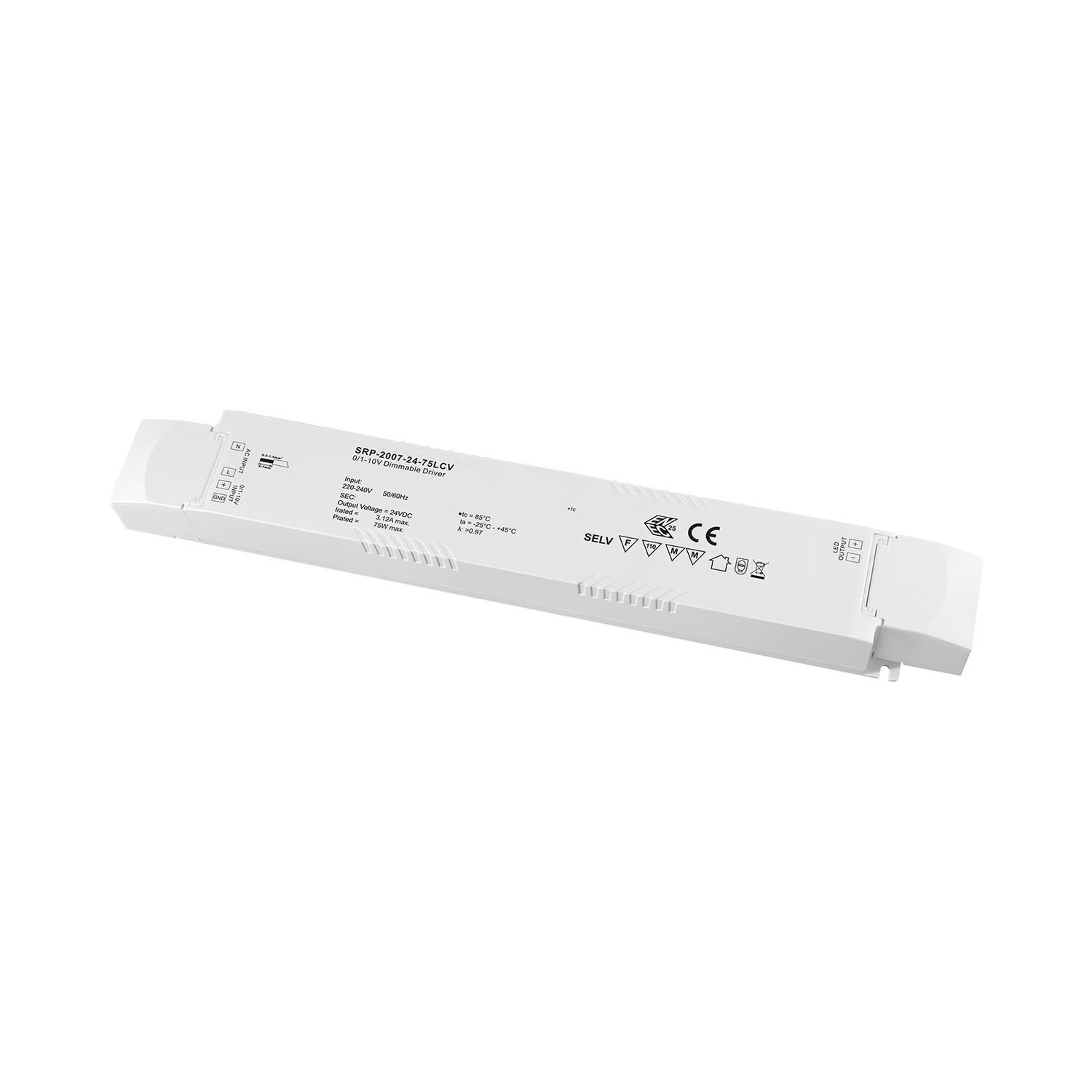

The SRP-2007-24-75LCV is an UL & ENEC approved 75w 0/1-10V LED dimmable driver with 220-240VAC input and 1 channel constant voltage output. The output voltage can be available in 24VDC by factory setting.
Le facteur de puissance du pilote peut être supérieur à 0,9 et l'efficacité est supérieure à 87%. Il permet une gradation douce et profonde jusqu'à 0,1% sans scintillement ni bourdonnement.
Le pilote de LED peut être compatible avec différents signaux de gradation, y compris 0-10V, 1-10V, potentiomètre et interrupteur à poussoir pour grader et commuter l'éclairage LED unicolore. 1 canal d'entrée de signal 0/1-10V est disponible pour contrôler 4 canaux de sortie PWM de manière synchronisée.
Le pilote de LED 0/1-10V CV est conçu avec une protection contre les surintensités, les surchauffes et les courts-circuits.
| Sortie | Canal LED | 1 Canal |
|---|---|---|
| Sortie | Tension continue | 24V DC |
| Sortie | Max. Courant | Max. 3.125A |
| Sortie | Tolérance de tension | ±3% |
| Sortie | Puissance nominale | Max. 75W |
| Entrée | Plage de tension | 220-240V AC |
| Entrée | Gamme de fréquences | 50/60Hz |
| Entrée | Distorsion harmonique totale | |
| Entrée | Efficacité (Typ.) | 89% @ 230VAC pleine charge |
| Entrée | Courant alternatif (typ.) | 0,37A À 230VAC |
| Entrée | Courant d'appel (Typ.) | DÉMARRAGE À FROID Max. 35A @ 230VAC |
| Entrée | Courant de fuite | < 0,5 mA / 230 V CA |
| Entrée | Consommation d'énergie en veille | < 0,5 W |
| Entrée | Anti-Surcharge | L-N:2KV |
| Contrôle | Interface de gradation | 0/1-10V |
| Contrôle | Gamme de gradation | 0.1%-100% |
| Contrôle | Méthode de gradation | Modulation de largeur d'impulsion |
| Contrôle | Courbe de gradation | Linéaire/Logarithmique en option |
| Protection de l'environnement | Surtension | Oui, reprise automatique après suppression de la condition de défaillance |
| Protection de l'environnement | Surcharge | Oui, reprise automatique après suppression de la condition de défaillance |
| Protection de l'environnement | Court-circuit | Oui, reprise automatique après suppression de la condition de défaillance |
| Protection de l'environnement | Surchauffe | Oui, il se rétablit automatiquement après une baisse de température |
| Environnement | Température de fonctionnement | -25℃ ~ +45℃ |
| Environnement | Max. Température du boîtier | 85℃(Ta="45℃") |
| Environnement | Humidité de travail | 10% ~ 95% RH sans condensation |
| Environnement | Température et humidité de stockage | -40℃ ~ +80℃，10%~95% RH |
| Sécurité et CEM | Normes de sécurité | IEC/EN61347-1, IEC/EN61347-2-13 |
| Sécurité et CEM | Tension de résistance | I/P-O/P : 3.75KVAC |
| Sécurité et CEM | Résistance d'isolement | I/P-O/P : 100M Ohms / 500VDC / 25℃ / 70% RH |
| Sécurité et CEM | EMC Emission | EN55015, EN61000-3-2 Classe C, EN61000-3-3 |
| Sécurité et CEM | Immunité CEM | EN61000-4-2,3,4,5,6,8,11, EN614547 |
| Autres | MTBF | 191500H, MIL-HDBK-217F @ 230VAC pleine charge et 25℃ de température ambiante |
| Autres | Dimension | 306,6*43*30mm (L*L*H) |
| Autres | Garantie | 5 ans |
