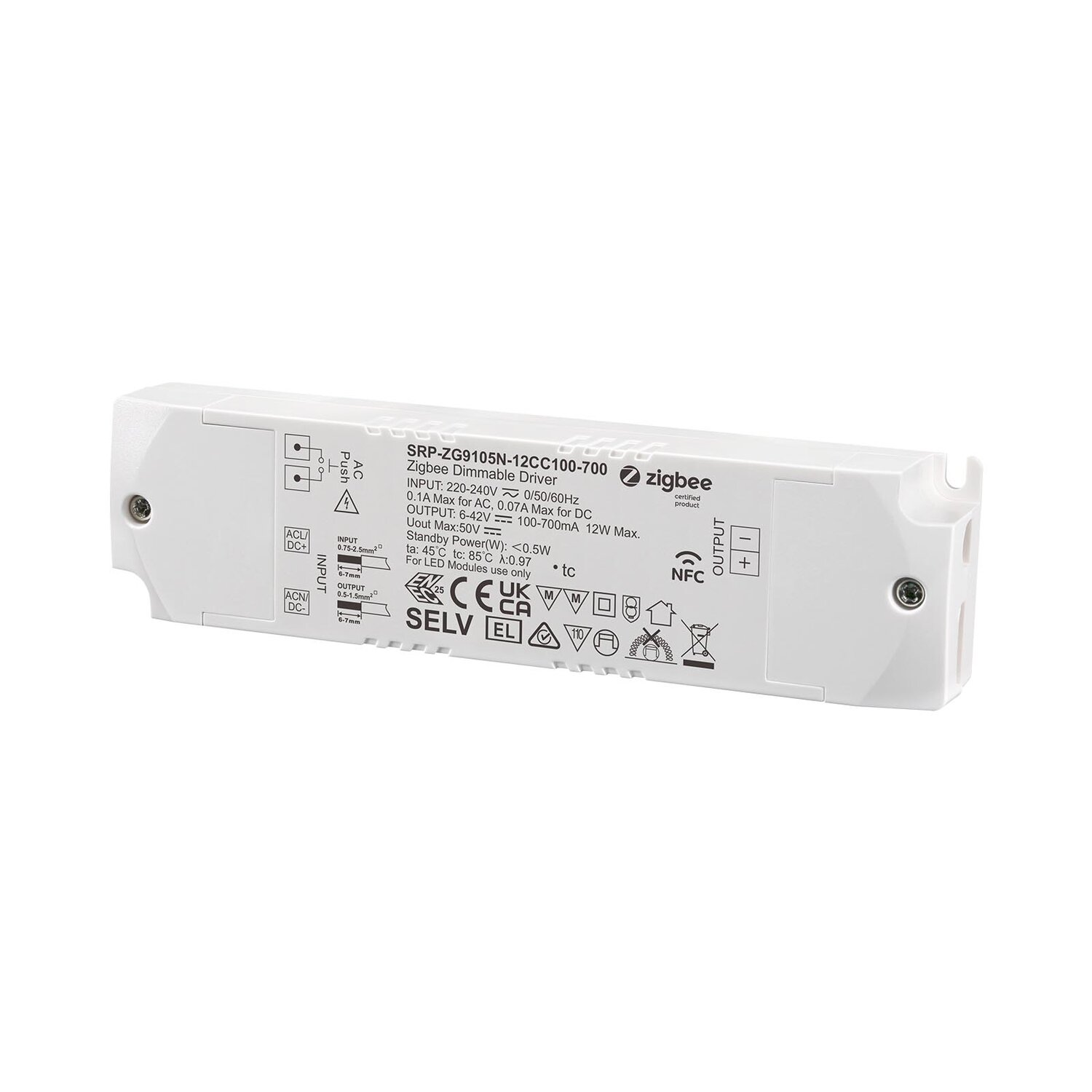

El 12W 1CH Zigbee NFC Enabled LED Driver es un driver Zigbee 3.0 de corriente constante regulable con una potencia máxima de salida de 12W, con ajustes de corriente de 100-700mA ajustables mediante programación NFC, incluyendo la configuración de la curva de regulación, estado de encendido, arranque suave y apagado suave. Admite atenuación de amplitud y CCR para una atenuación suave y profunda, permite la conmutación y atenuación de luminarias LED e incluye la funcionalidad PUSH DIM. Como dispositivo final Zigbee, admite la puesta en servicio Touchlink para el emparejamiento directo con mandos a distancia Zigbee, el modo de búsqueda y emparejamiento, y el emparejamiento con hasta 20 interruptores de alimentación verdes Zigbee, y es compatible con pasarelas Zigbee universales para aplicaciones de iluminación LED de interior.
| Salida | Canal LED | 1 |
|---|---|---|
| Salida | Tensión CC | 6-42 V, máx. 50 V |
| Salida | Actual | 100-700mA a través de la configuración de NFC; Min.actual engranaje inferior a 0,1mA,Predeterminado 300mA |
| Salida | Precisión actual | ±3% (±1%@Cierta carga completa) @ carga completa |
| Salida | Potencia nominal | Máx. 12 W |
| Entrada | Rango de tensión | 220-240 V CA/220-240 V CC |
| Entrada | Rango de tensión absoluta | 196-264 VCA/196-264 VCC |
| Entrada | Gama de frecuencias | 0/50/60Hz |
| Entrada | Factor de potencia (típ.) | > 0,97 a 230 VCA a plena carga |
| Entrada | Distorsión armónica total | ≤ THD 10% (a plena carga / 230 VCA) |
| Entrada | Eficiencia (típ.) | ＞80% @ 230VAC carga completa |
| Entrada | Corriente alterna (típ.) | 0,1 A máx. |
| Entrada | Corriente de irrupción (típ.) | Máx. 3,96 A a 230 VCA; duración de 80 μs. |
| Entrada | Corriente de fuga | < 5 mA / 230 VCA |
| Entrada | Consumo de energía en modo de espera | <0,5 W |
| Entrada | Contra sobretensiones | L-N:2KV |
| Controlar | Interfaz de regulación | Zigbee |
| Controlar | Gama de regulación | 0,011 TP3T-1001 TP3T@ Corriente máxima |
| Controlar | Método de regulación | Atenuación de amplitud/CCR |
| Controlar | Curva de atenuación | Lineal/Logarítmica opcional |
| Protección | Cortocircuito | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobrecorriente | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobretemperatura | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Medio ambiente | Temperatura de trabajo | -25℃ ~ +45℃ |
| Medio ambiente | Máx. Temp. caja | 85℃(Ta=”45℃”) |
| Medio ambiente | Humedad de trabajo | 10% ~ 95% HR sin condensación |
| Medio ambiente | Temperatura y humedad de almacenamiento | -40℃ ~ +80℃，10%~95% RH |
| Seguridad y CEM | Normas de seguridad | EN61347-1, EN61347-2-13, GB 19510.1-2009, GB 19510.14-2009 |
| Seguridad y CEM | Tensión soportada | I/P-O/P: 3,75KVAC |
| Seguridad y CEM | Resistencia al aislamiento | I/P-O/P: 100 M ohmios / 500 VCC / 25 °C / / 70% RH |
| Seguridad y CEM | Emisión CEM | EN 55015, EN 61000-3-2, EN 61000-3-3, GB 17625.1-2022, GB/T 17743-2021 |
| Seguridad y CEM | Inmunidad CEM | EN 61547, EN 61000-4-2, 3, 4, 5, 6, 8, 11 |
| Otros | MTBF | 191350H, MIL-HDBK-217F @ 230VAC carga completa y 25℃ temperatura ambiente |
| Otros | Dimensión | 135 x 35 x 20 mm (L*A*H) |
| Otros | Garantía | 5 años |
