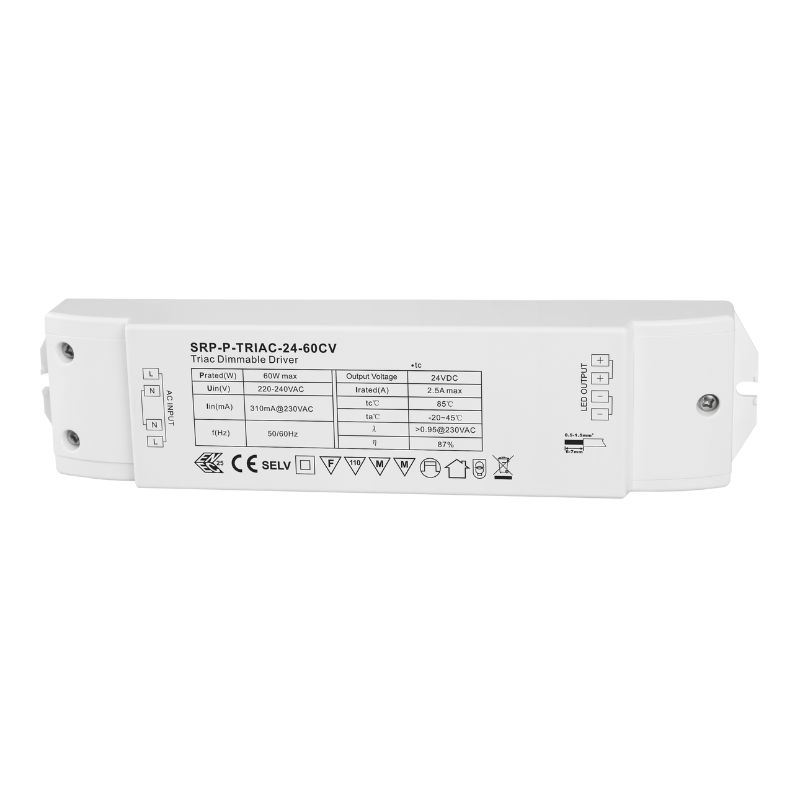

Der 60-W-Triac-LED-Treiber ist ein triac-dimmbarer Konstantspannungs-Treiber mit einem einzigen 24-V-Ausgangskanal und einer maximalen Ausgangsleistung von 60 W. Er wurde für die Steuerung von einfarbiger LED-Beleuchtung mit hohem Leistungsfaktor und hoher Effizienz entwickelt und verfügt über ein vollständig isoliertes Kunststoffgehäuse der Klasse II, PWM-Digitaldimmung für sanftes und tiefes Dimmen bis zu 1% sowie Kompatibilität mit universellen Triac-Dimmern.
| Ausgabe | LED-Kanal | 1 (mit 2 Gruppen von Anschlüssen) |
|---|---|---|
| Ausgabe | Gleichspannung | 24V DC |
| Ausgabe | Max. Stromstärke | 2,5 A |
| Ausgabe | Spannungstoleranz | ±1% |
| Ausgabe | Nennleistung | Max. 60W |
| Eingabe | Spannungsbereich | 220-240V AC |
| Eingabe | Frequenz | 50/60Hz |
| Eingabe | Leistungsfaktor (Typ.) | >0.9 |
| Eingabe | Harmonische Gesamtverzerrung | ≤ THD 15% (bei Volllast / 230VAC) |
| Eingabe | Wirkungsgrad (Typ.) | > 87% bei 230 VAC |
| Eingabe | Einschaltstrom (Typ.) | KALTSTART Max. 2A @ 230VAC |
| Eingabe | Eingangsstrom | 310 mA bei 230 VAC |
| Eingabe | Ableitstrom | < 0,5mA /230VAC |
| Kontrolle | Dimmbares Interface | Triac |
| Kontrolle | Dimmbereich | 1%-100% |
| Kontrolle | Dimmverfahren | Impulsbreitenmodulation |
| Schutz | Über Strom | Ja, automatische Wiederherstellung nach Fehlerbehebung |
| Schutz | Übertemperatur | Ja, automatische Wiederherstellung nach Fehlerbehebung |
| Umwelt | Arbeitstemperatur | -20℃ ~ +45℃ |
| Umwelt | Max. Gehäusetemperatur | 85℃(Ta="45℃") |
| Umwelt | Luftfeuchtigkeit bei der Arbeit | 10% ~ 95% RH nicht kondensierend |
| Umwelt | Lagertemperatur und Luftfeuchtigkeit | -40℃ ~ +80℃，10%~95% RH |
| Sicherheit & EMC | Sicherheitsstandards | EN61347-1, EN61347-2-13 |
| Sicherheit & EMC | Stehende Spannung | I/P-O/P: 3,75KVAC |
| Sicherheit & EMC | EMC-Emissionen | EN55015, EN61000-3-2, EN61000-3-3 |
| Sicherheit & EMC | EMC-Störfestigkeit | EN61547, EN61000-4-2,3,4,5,6,8,11, Überspannungsfestigkeit Line-Line 1KV |
| Andere | MTBF | 193600H, MIL-HDBK-217F bei 230 VAC bei Volllast und 25 °C Umgebungstemperatur |
| Andere | Dimension | 210*50*32mm (L*B*H) |
