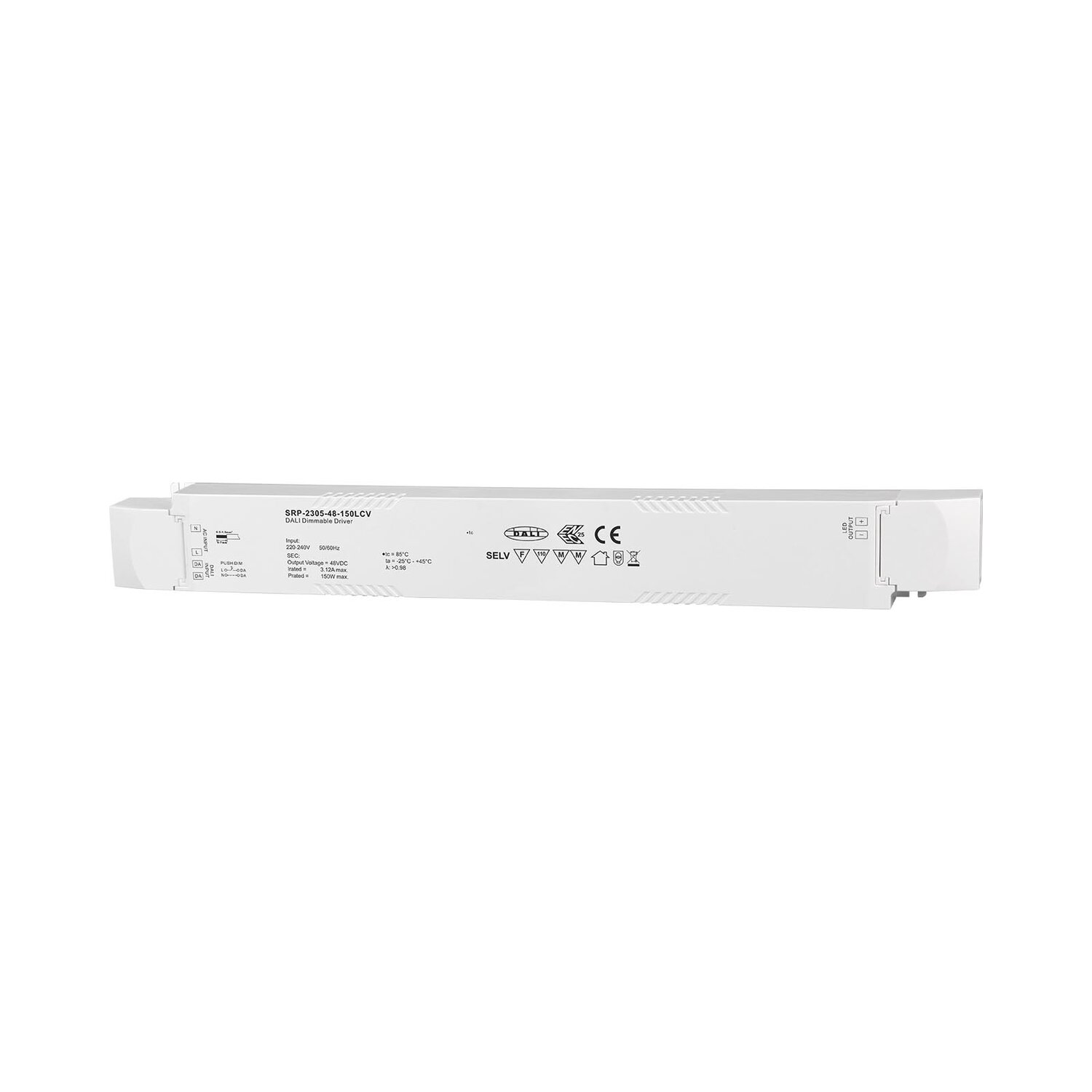

Produkt-Beschreibung. Dieser 1-Kanal 24VDC Konstantspannungs-Ausgang DALI LED-Treiber ist in Übereinstimmung mit IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2.
Mit eingebauter DALI-2/Push-Schnittstelle und Stromversorgung der Klasse Ⅱ hat dieses DALI DT6-Gerät ein vollständig isoliertes Kunststoffgehäuse. Außerdem mit eingebauter aktiver PFC-Funktion, sein PF > 0,9 und seine Effizienz > 86%.
Die Dimmmethode dieses Treibers ist das digitale PWM-Dimmen mit einer logarithmischen Standard-DALI-Dimmkurve. Darüber hinaus entspricht er dem Sicherheitsniederspannungsstandard und ist mit einem Überlast- und Übertemperaturschutz ausgestattet.
Die Schutzart ist IP20, geeignet für LED-Beleuchtungsanwendungen in Innenräumen, mit 5 Jahren Garantie.
| Ausgabe | LED-Kanal | 1 Kanal |
|---|---|---|
| Ausgabe | Gleichspannung | 48V DC |
| Ausgabe | Max. Stromstärke | Max. 3.125A |
| Ausgabe | Spannungstoleranz | ±3% |
| Ausgabe | Nennleistung | Max. 150W |
| Eingabe | Spannungsbereich | 220-240V AC |
| Eingabe | Frequenzbereich | 50/60Hz |
| Eingabe | Harmonische Gesamtverzerrung | THD < 6% (bei Volllast /230VAC) |
| Eingabe | Wirkungsgrad (Typ.) | 93% @ 230VAC Volllast |
| Eingabe | AC-Strom (Typ.) | 0,71A @ 230VAC |
| Eingabe | Einschaltstrom (Typ.) | KALTSTART Max. 46A @ 230VAC |
| Eingabe | Ableitstrom | < 0,5mA /230VAC |
| Eingabe | Leistungsaufnahme im Standby-Modus | < 0.5W |
| Eingabe | Anti Surge | L-N:2KV |
| Kontrolle | Dimmbares Interface | DALI DT6 (DALI-Verbrauch<2mA)/ Drücken |
| Kontrolle | Dimmbereich | 0.1%-100% |
| Kontrolle | Dimmverfahren | Impulsbreitenmodulation |
| Kontrolle | Dimm-Kurve | Linear/Logarithmisch optional |
| Schutz | Überspannung | Ja, beheben Sie die Fehlerbedingungen und schalten Sie das Gerät wieder ein. |
| Schutz | Überlast | Ja, beheben Sie die Fehlerbedingungen und schalten Sie das Gerät wieder ein. |
| Schutz | Kurzschluss | Ja, beheben Sie die Fehlerbedingungen und schalten Sie das Gerät wieder ein. |
| Schutz | Übertemperatur | Ja, beheben Sie die Fehlerbedingungen und schalten Sie das Gerät wieder ein. |
| Umwelt | Arbeitstemperatur | -25℃ ~ +50℃ |
| Umwelt | Max. Gehäusetemperatur | (Ta=”50℃”) 85℃ |
| Umwelt | Luftfeuchtigkeit bei der Arbeit | 10% ~ 95% RH nicht kondensierend |
| Umwelt | Lagertemperatur und Luftfeuchtigkeit | -40℃ ~ +80℃，10%~95% RH |
| Sicherheit & EMC | Sicherheitsstandards | IEC/EN61347-1, IEC/EN61347-2-13 |
| Sicherheit & EMC | Stehende Spannung | I/P-O/P: 3,75KVAC |
| Sicherheit & EMC | Isolationswiderstand | I/P-O/P: 100M Ohm / 500VDC / / 70% RH 25℃ |
| Sicherheit & EMC | EMC-Emissionen | En55015, EN61000-3-2 Klasse C, EN61000-3-3 |
| Sicherheit & EMC | EMC-Störfestigkeit | EN61000-4-2,3,4,5,6,8,11, EN614547 |
| Andere | MTBF | 191800H, MIL-HDBK-217F @ 230VAC Volllast und 25℃ Umgebungstemperatur |
| Andere | Dimension | 365,6*43*30mm (L*B*H) |
| Andere | Garantie | 5 Jahre |
