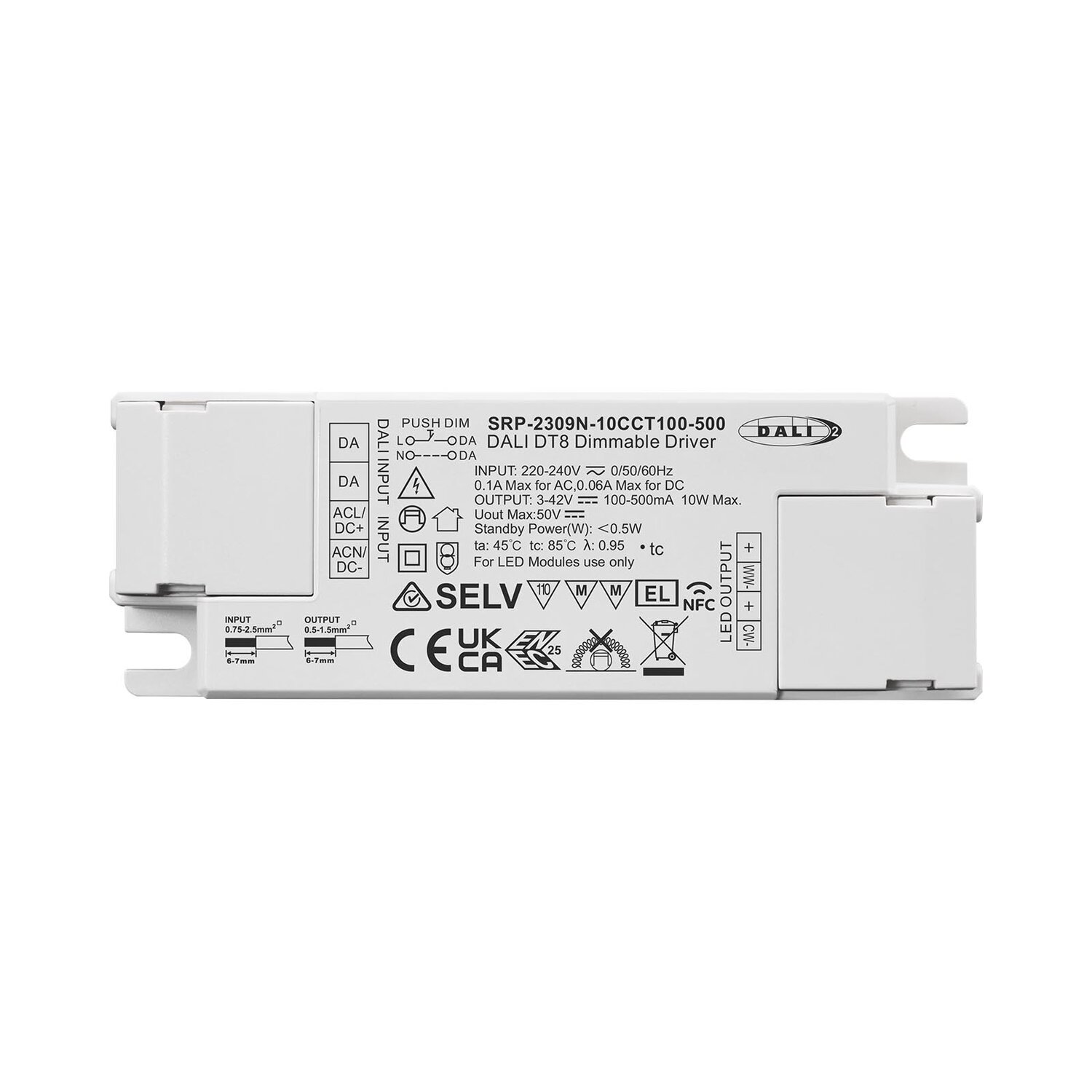

Produktbeschreibung. Dieser programmierbare 10-W-NFC-DALI-DT8-LED-Treiber ist DALI-2-zertifiziert und entspricht den Normen IEC 62386-101:2014, IEC 62386-102:2014 und IEC 62386-207 Ed2. Er ist kompatibel mit universellen DALI-Mastern, die DT8-Befehle unterstützen.
Der Treiber kann programmiert werden. Mit der NFC-Programmier-APP oder dem Tool kann der Ausgangsstrom in 0,1mA-Schritten zwischen 100-500mA konfiguriert werden, was eine hohe Stromgenauigkeit gewährleistet und hilft, die Lagerbestände zu reduzieren.
DALI-Konfigurationen wie Adressierung, Gruppierung, Szeneneinstellung, Einschaltpegel, Systemfehlerpegel, Überblendzeit, Überblendrate usw. können auch über NFC konfiguriert werden.
Mit seiner integrierten DALI-2/Push-Schnittstelle verfügt dieses DALI DT8-Gerät über einen hohen Leistungsfaktor und Wirkungsgrad. Dieser dimmbare Treiber hat eine maximale Ausgangsleistung von 10 W.
Mit einem Netzteil der Klasse Ⅱ und einem vollständig isolierten Kunststoffgehäuse kann dieser Treiber LED-Beleuchtungsvorrichtungen schalten und dimmen. Er bietet flimmerfreie und tiefe Dimmung bis 0,01%.
Außerdem verfügt er über eine Fehlerberichtsfunktion. Sein Schutzgrad ist IP20, die für Innen-LED-Beleuchtung Anwendungen geeignet ist, mit 5 Jahren Garantie.
| Ausgabe | LED-Kanal | 2 |
|---|---|---|
| Ausgabe | Gleichspannung | 3-42V, Max. 50V |
| Ausgabe | Aktuell | 100-500mA über NFC-Tool; Min.strom Getriebe niedriger als 0,1mA, Standard 250mA |
| Ausgabe | Stromgenauigkeit | ±3%( ±1% bei bestimmter Volllast) bei Volllast |
| Ausgabe | Nennleistung | Max. 10W |
| Eingabe | Spannungsbereich | 220-240VAC/220-240VDC |
| Eingabe | Absoluter Spannungsbereich | 196-264VAC/196-264VDC |
| Eingabe | Frequenzbereich | 0/50/60Hz |
| Eingabe | Leistungsfaktor (Typ.) | > 0,94 bei 230 VAC Volllast |
| Eingabe | Harmonische Gesamtverzerrung | ≤ THD 8% (bei Volllast / 230VAC) |
| Eingabe | Wirkungsgrad (Typ.) | ＞80% @ 230VAC Volllast |
| Eingabe | AC-Strom (Typ.) | 0.1A Max |
| Eingabe | Einschaltstrom (Typ.) | Max. 4,32A bei 230VAC; 80μs Dauer |
| Eingabe | Ableitstrom | < 5mA /230VAC |
| Eingabe | Leistungsaufnahme im Standby-Modus | ＜0.5W |
| Eingabe | Anti Surge | L-N:2KV |
| Kontrolle | Dimmbares Interface | DALI-Gerätetyp 8 (DALI-Verbrauch) < 2mA)/ AC Push |
| Kontrolle | Dimmbereich | 0,01%-100%@ Maximaler Strom |
| Kontrolle | Dimmverfahren | Amplitude/CCR-Dimmen |
| Kontrolle | Dimm-Kurve | Linear/Logarithmisch optional |
| Schutz | Kurzschluss | Ja, beheben Sie die Fehlerbedingungen und schalten Sie das Gerät wieder ein. |
| Schutz | Über Strom | Ja, beheben Sie die Fehlerbedingungen und schalten Sie das Gerät wieder ein. |
| Schutz | Übertemperatur | Ja, beheben Sie die Fehlerbedingungen und schalten Sie das Gerät wieder ein. |
| Umwelt | Arbeitstemperatur | -25℃ ~ +45℃ |
| Umwelt | Max. Gehäusetemperatur | Tc=85℃ |
| Umwelt | Luftfeuchtigkeit bei der Arbeit | 10% ~ 95% RH nicht kondensierend |
| Umwelt | Lagertemperatur und Luftfeuchtigkeit | -40℃ ~ +80℃，10%~95% RH |
| Sicherheit & EMC | Sicherheitsstandards | EN61347-1, EN61347-2-13, GB 19510.1-2009, GB 19510.14-2009 |
| Sicherheit & EMC | Stehende Spannung | I/P-O/P: 3,75KVAC |
| Sicherheit & EMC | Isolationswiderstand | I/P-O/P: 100M Ohms / 500VDC / 25℃ / 70% RH |
| Sicherheit & EMC | EMC-Emissionen | En55015, EN61000-3-2, EN61000-3-3, GB 17625.1-2022, GB/T 17743-2021 |
| Sicherheit & EMC | EMC-Störfestigkeit | En61547, EN61000-4-2,3,4,5,6,8,11 |
| Andere | MTBF | 191350H, MIL-HDBK-217F @ 230VAC Volllast und 25℃ Umgebungstemperatur |
| Andere | Dimension | 101x36x25mm (L*B*H) |
| Andere | Garantie | 5 Jahre |
