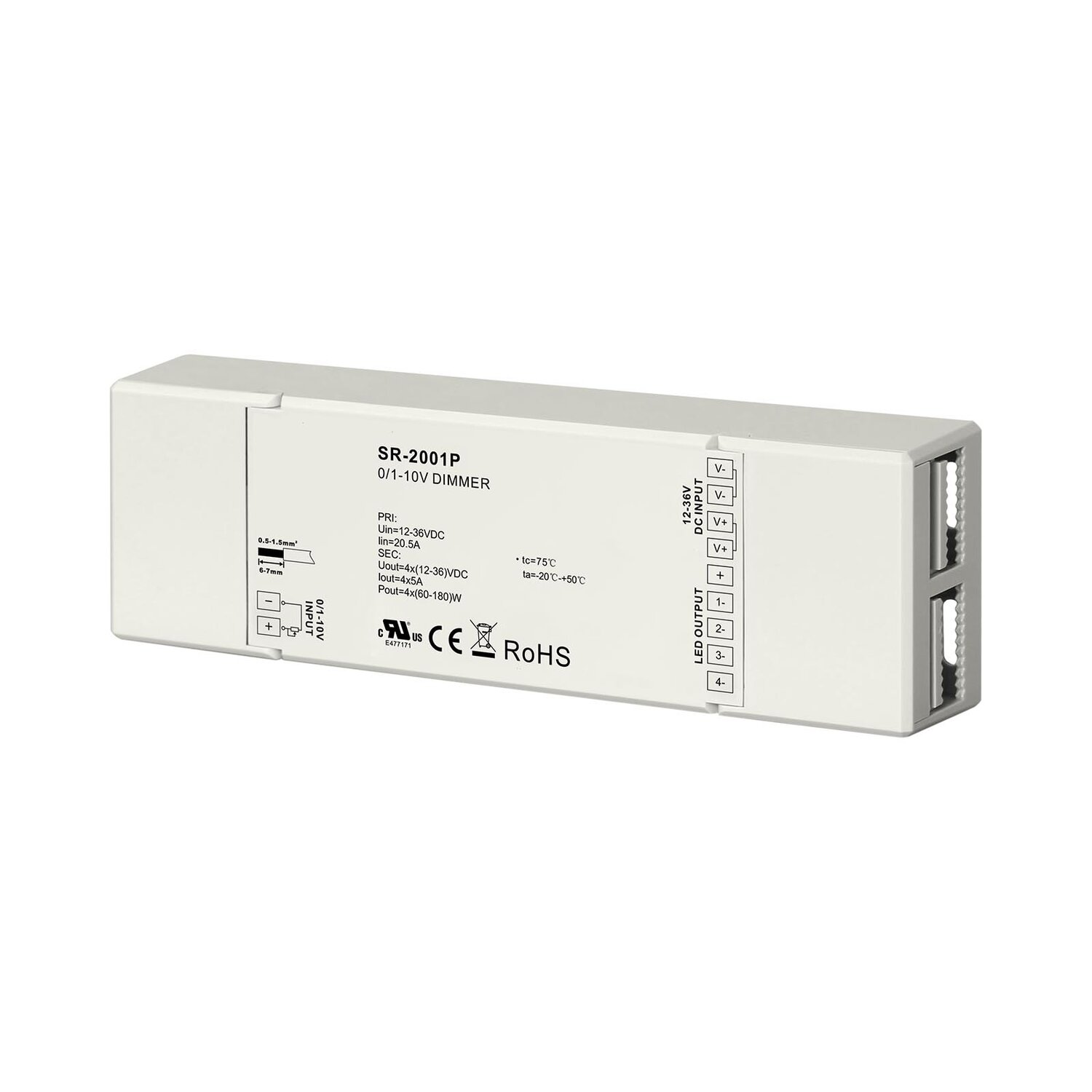

Der 0/1-10V LED-Dimmer verfügt über einen 0/1-10V-Signaleingang (1 Kanal) und einen PWM-Ausgang (4 Kanäle). Er funktioniert als analoger Dimm-Treiber, der einen standardmäßigen 0/1-10V-Dim-Signaleingang akzeptiert und einen Dimmbereich von 0-100% mit einer logarithmischen Charakteristik bietet, die ideal für das menschliche Sehen ist.
Mit 256 Graustufen bietet er gleichmäßiges Dimmen ohne Flimmern. Der Dimmer kann mit einem Power Repeater betrieben werden, um die Leistung unbegrenzt zu erweitern, und kann mit einem 0/1-10V-Regler oder -Dimmer für analoges Dimmen gekoppelt werden, was eine gleichmäßige Dimmkurve proportional zur Spannungskurve gewährleistet.
| Nein | 1 | 2 | 3 |
|---|---|---|---|
| Eingangsspannung | 12-36VDC | 12-36VDC | 12-36VDC |
| Ausgang Strom | 4x5A | 4x350mA | 4x700mA |
| Ausgangsleistung | 4x(60-180)W | 4x(4,2-12,6)W | 4x(8,4-25,2)W |
| Stecker Nennstrom | Max. 10A | Max. 10A | Max. 10A |
| Drahtgröße | 0,32-3,3 mm² (12-22AWG) |
0,32-3,3 mm² (12-22AWG) |
0,32-3,3 mm² (12-22AWG) |
| Bemerkungen | Konstante Spannung | Konstanter Strom | Konstanter Strom |
| Größe (LxBxH) | 170×53,4x28mm | 170×53,4x28mm | 170×53,4x28mm |
