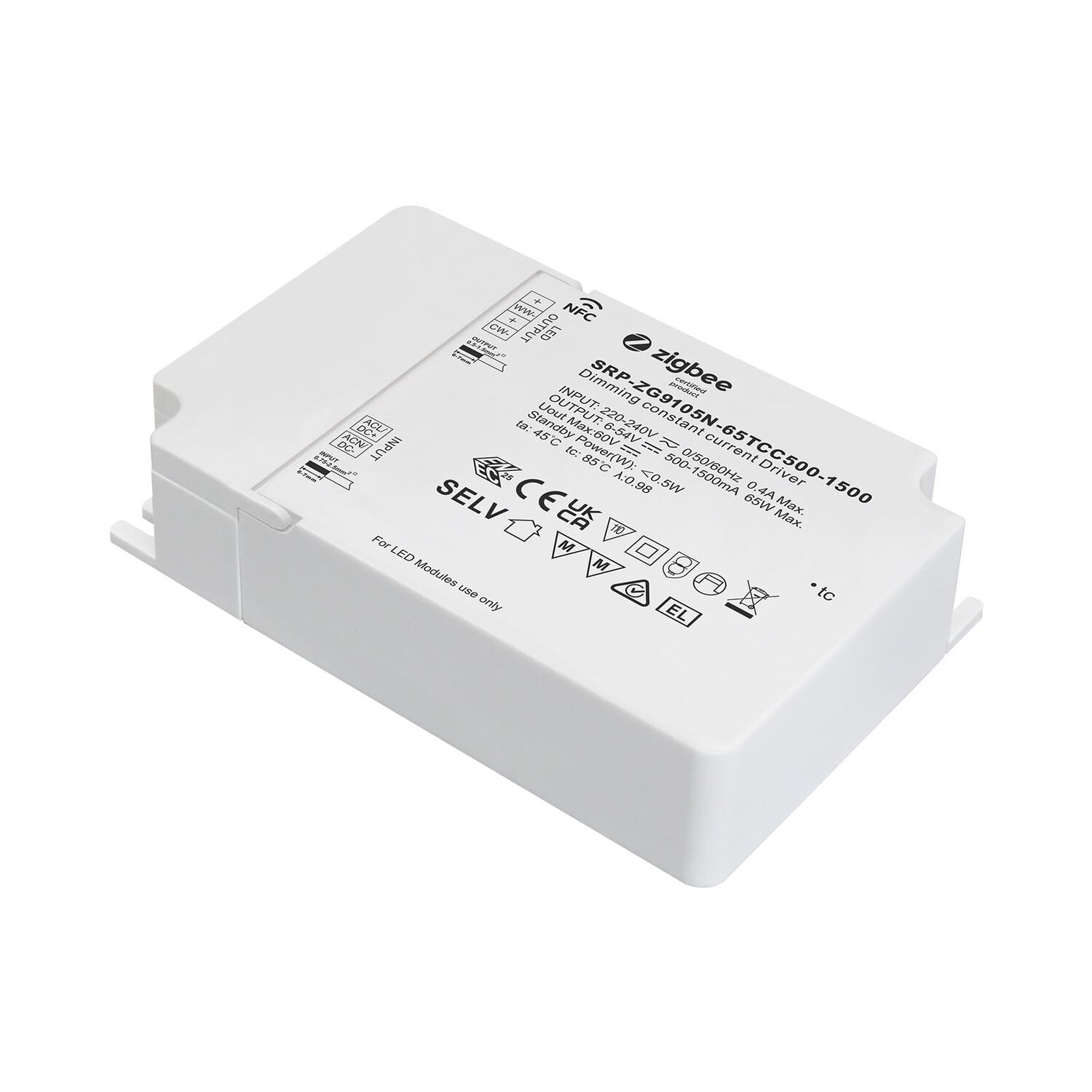

SRP-ZG9105N-65CCT500-1500 is a NFC Dimmable 65w LED Driver with 2 channel constant current output and adjustable current from 500ma to 1500ma by DIP switches, which enables it to be suitable for constant current LED lights with different current. It is designed with 220-240VAC input.
El factor de potencia del controlador puede superar 0,94 y la eficiencia es superior a 87%. Permite una regulación suave y profunda hasta 0,1% sin parpadeos ni zumbidos.
El controlador LED está diseñado con una interfaz de control ZigBee y puede emparejarse con una red ZigBee y controlarse desde su controlador o interfaz de concentrador. El controlador es compatible con pasarelas o coordinadores ZigBee universales.
Además, el dispositivo ZigBee es compatible con la puesta en marcha TouchLink para conectar directamente los mandos a distancia ZigBee y controlarlos. El dispositivo ZigBee se basa en ZigBee 3.0 y se puede conectar y controlar con un máximo de 30 mandos a distancia ZigBee que sean compatibles con ZigBee Light Link a través de TouchLink.
También es compatible con la nueva función Zigbee Green Power y puede conectarse y controlarse directamente con un máximo de 20 mandos a distancia Zigbee Green Power sin necesidad de un concentrador o pasarela Zigbee.
| Salida | Canal LED | 2 |
|---|---|---|
| Salida | Tensión CC | 6-54 V, máx. 60 V |
| Salida | Actual | 500-1500mA via NFC setting; Min.current gear lower to 0.1mA,Default 1050mA |
| Salida | Precisión actual | ±3% (±1%@Cierta carga completa) @ carga completa |
| Salida | Potencia nominal | Máx. 65 W |
| Entrada | Rango de tensión | 220-240 V CA/220-240 V CC |
| Entrada | Rango de tensión absoluta | 196-264 VCA/196-264 VCC |
| Entrada | Gama de frecuencias | 0/50/60Hz |
| Entrada | Factor de potencia (típ.) | > 0,98 @ 230VAC Carga completa |
| Entrada | Distorsión armónica total | ≤ THD 6% (a plena carga / 230 VCA) |
| Entrada | Eficiencia (típ.) | ＞90% @ 230VAC carga completa |
| Entrada | Corriente alterna (típ.) | 0,4 A máx. |
| Entrada | Corriente de irrupción (típ.) | Máx. 9,68 A a 230 VCA; duración de 70 μs. |
| Entrada | Corriente de fuga | < 5 mA / 230 VCA |
| Entrada | Consumo de energía en modo de espera | <0,5 W |
| Entrada | Contra sobretensiones | L-N:2KV |
| Controlar | Interfaz de regulación | Zigbee |
| Controlar | Gama de regulación | 0,011 TP3T-1001 TP3T@ Corriente máxima |
| Controlar | Método de regulación | Atenuación de amplitud/CCR |
| Controlar | Curva de atenuación | Lineal/Logarítmica opcional |
| Protección | Cortocircuito | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobrecorriente | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobretemperatura | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Medio ambiente | Temperatura de trabajo | -25℃ ~ +45℃ |
| Medio ambiente | Máx. Temp. caja | 85℃(Ta=”45℃”) |
| Medio ambiente | Humedad de trabajo | 10% ~ 95% HR sin condensación |
| Medio ambiente | Temperatura y humedad de almacenamiento | -40℃ ~ +80℃，10%~95% RH |
| Seguridad y CEM | Normas de seguridad | EN61347-1, EN61347-2-13, GB 19510.1-2009, GB 19510.14-2009 |
| Seguridad y CEM | Tensión soportada | I/P-O/P: 3,75KVAC |
| Seguridad y CEM | Resistencia al aislamiento | I/P-O/P: 100 M ohmios / 500 VCC / 25 °C / / 70% RH |
| Seguridad y CEM | Emisión CEM | EN 55015, EN 61000-3-2, EN 61000-3-3, GB 17625.1-2022, GB/T 17743-2021 |
| Seguridad y CEM | Inmunidad CEM | EN 61547, EN 61000-4-2, 3, 4, 5, 6, 8, 11 |
| Otros | MTBF | 191350H, MIL-HDBK-217F @ 230VAC carga completa y 25℃ temperatura ambiente |
| Otros | Dimensión | 123,9 × 78,8 × 30 mm (L × An × Al) |
| Otros | Garantía | 5 años |
