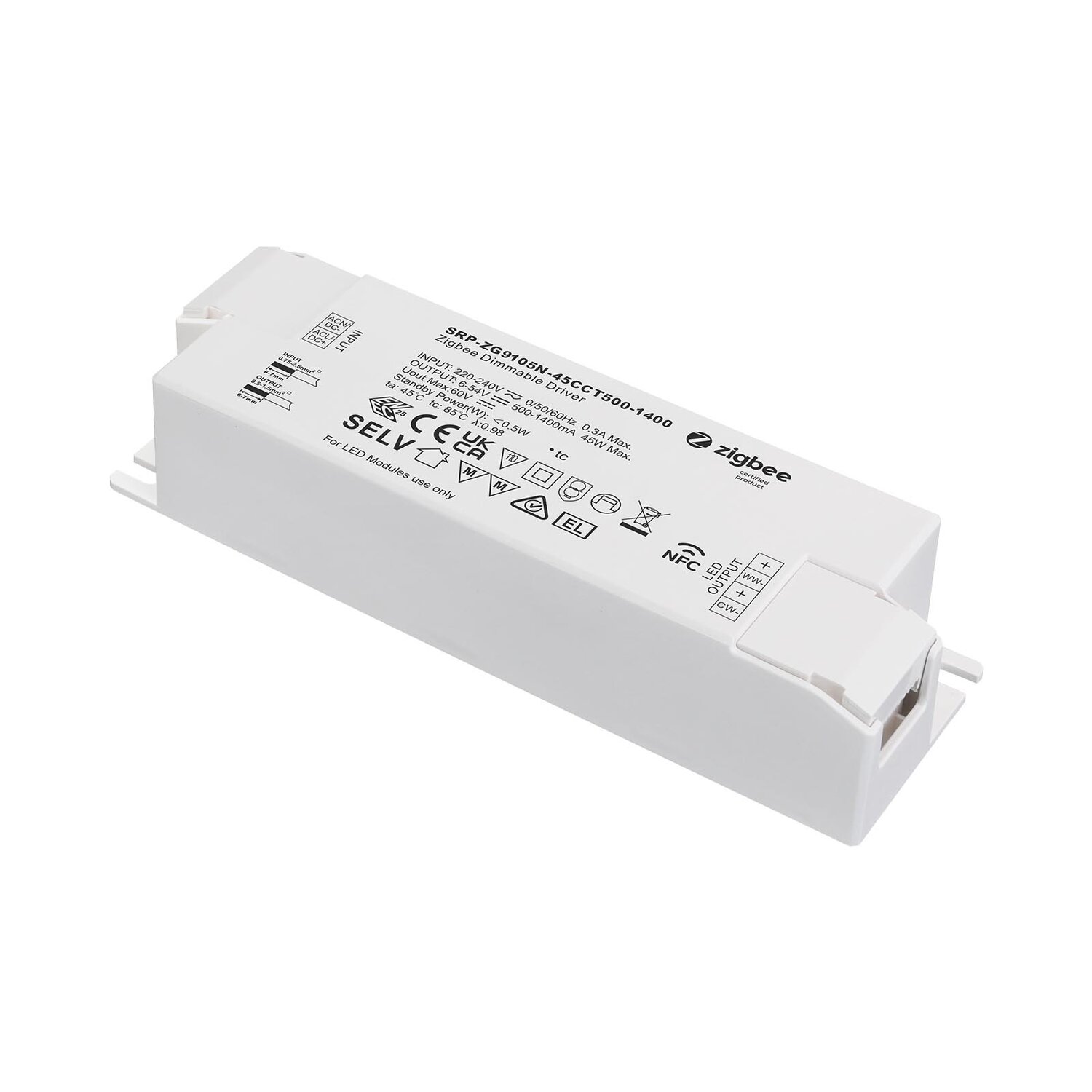

SRP-ZG9105N-45CCT500-1400 es un controlador LED regulable NFC de 45w con salida de corriente constante de 2 canales y corriente ajustable de 500ma a 1400ma, lo que permite que sea adecuado para luces LED de corriente constante con diferentes corrientes. Está diseñado con una entrada de 220-240VAC.
El factor de potencia del controlador puede superar 0,94 y la eficiencia es superior a 87%. Permite una regulación suave y profunda hasta 0,1% sin parpadeos ni zumbidos.
El controlador LED está diseñado con una interfaz de control ZigBee y puede emparejarse con una red ZigBee y controlarse desde su controlador o interfaz de concentrador. El controlador es compatible con pasarelas o coordinadores ZigBee universales.
Además, el dispositivo ZigBee es compatible con la puesta en marcha TouchLink para conectar directamente los mandos a distancia ZigBee y controlarlos. El dispositivo ZigBee se basa en ZigBee 3.0 y se puede conectar y controlar con un máximo de 30 mandos a distancia ZigBee que sean compatibles con ZigBee Light Link a través de TouchLink.
También es compatible con la nueva función Zigbee Green Power y puede conectarse y controlarse directamente con un máximo de 20 mandos a distancia Zigbee Green Power sin necesidad de un concentrador o pasarela Zigbee.
| Salida | Canal LED | 2 |
|---|---|---|
| Salida | Tensión CC | 6-54 V, máx. 60 V |
| Salida | Actual | 500-1400 mA mediante configuración NFC; corriente mínima reducida a 0,1 mA, valor predeterminado 900 mA. |
| Salida | Precisión actual | ±3% (±1%@Cierta carga completa) @ carga completa |
| Salida | Potencia nominal | Máx. 45 W |
| Entrada | Rango de tensión | 220-240 V CA/220-240 V CC |
| Entrada | Rango de tensión absoluta | 196-264 VCA/196-264 VCC |
| Entrada | Gama de frecuencias | 0/50/60Hz |
| Entrada | Factor de potencia (típ.) | > 0,98 @ 230VAC Carga completa |
| Entrada | Distorsión armónica total | ≤ THD 10% (a plena carga / 230 VCA) |
| Entrada | Eficiencia (típ.) | ＞89% a 230 VCA a plena carga |
| Entrada | Corriente alterna (típ.) | 0,3 A máx. |
| Entrada | Corriente de irrupción (típ.) | Máx. 8,56 A a 230 VCA; duración de 88 μs. |
| Entrada | Corriente de fuga | < 5 mA / 230 VCA |
| Entrada | Consumo de energía en modo de espera | <0,5 W |
| Entrada | Contra sobretensiones | L-N:2KV |
| Controlar | Interfaz de regulación | Zigbee |
| Controlar | Gama de regulación | 0,011 TP3T-1001 TP3T@ Corriente máxima |
| Controlar | Método de regulación | Atenuación de amplitud/CCR |
| Controlar | Curva de atenuación | Lineal/Logarítmica opcional |
| Protección | Cortocircuito | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobrecorriente | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobretemperatura | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Medio ambiente | Temperatura de trabajo | -25℃ ~ +45℃ |
| Medio ambiente | Máx. Temp. caja | 85℃(Ta=”45℃”) |
| Medio ambiente | Humedad de trabajo | 10% ~ 95% HR sin condensación |
| Medio ambiente | Temperatura y humedad de almacenamiento | -40℃ ~ +80℃，10%~95% RH |
| Seguridad y CEM | Normas de seguridad | EN61347-1, EN61347-2-13, GB 19510.1-2009, GB 19510.14-2009 |
| Seguridad y CEM | Tensión soportada | I/P-O/P: 3,75KVAC |
| Seguridad y CEM | Resistencia al aislamiento | I/P-O/P: 100 M ohmios / 500 VCC / 25 °C / / 70% RH |
| Seguridad y CEM | Emisión CEM | EN 55015, EN 61000-3-2, EN 61000-3-3, GB 17625.1-2022, GB/T 17743-2021 |
| Seguridad y CEM | Inmunidad CEM | EN 61547, EN 61000-4-2, 3, 4, 5, 6, 8, 11 |
| Otros | MTBF | 191350H, MIL-HDBK-217F @ 230VAC carga completa y 25℃ temperatura ambiente |
| Otros | Dimensión | 145 x 45 x 28 mm (L x An x Al) |
| Otros | Garantía | 5 años |
