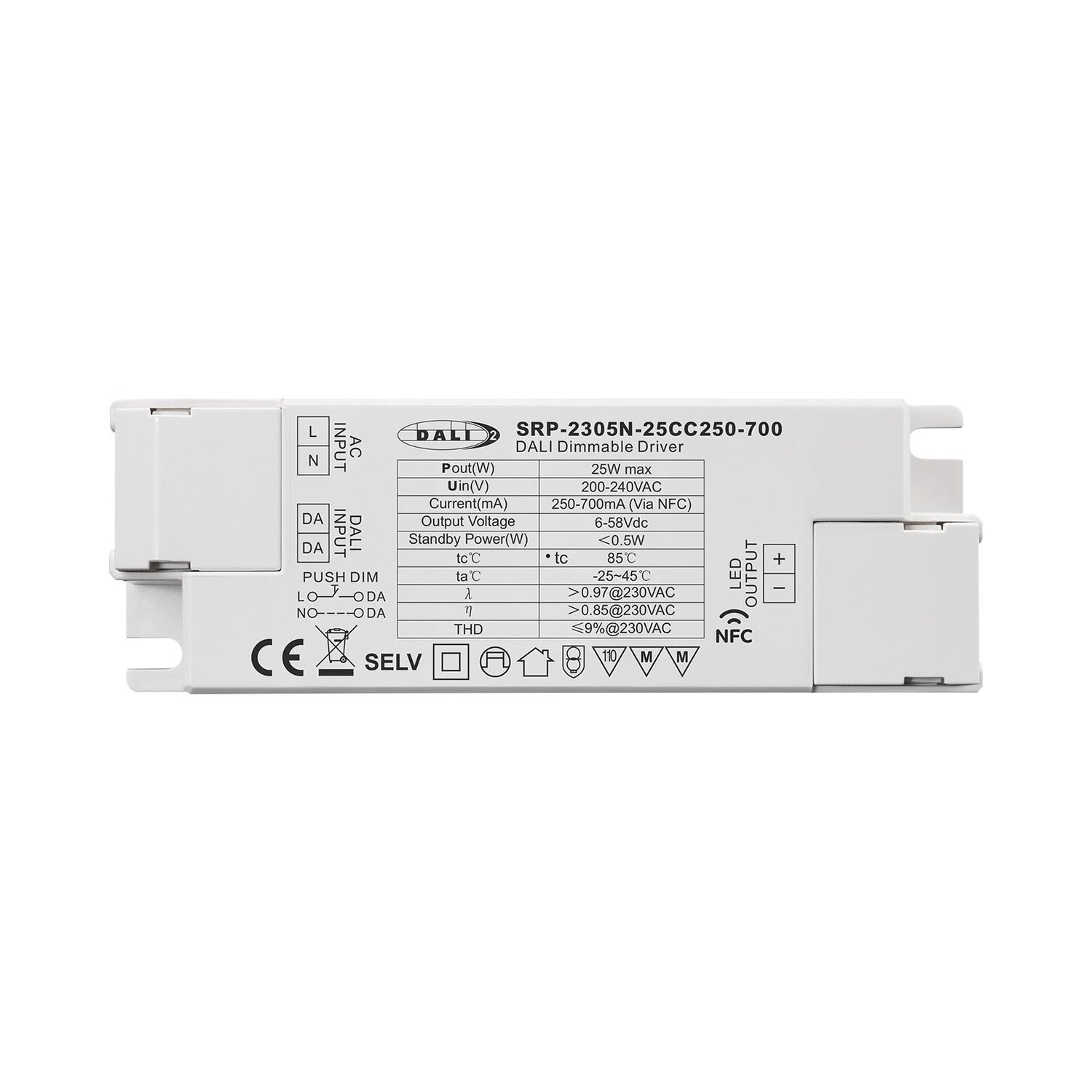

Product Description. This 25W NFC programmable DALI DT6 LED Driver is DALI-2 certified and in compliance with IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, and compatible with universal DALI masters that support DT6 commands. The driver can be programmed. with NFC programming APP or tool, the output current can be configured with 0.1mA stepping between 250-700mA, which ensures high current accuracy and helps to reduce stocks. DALI configurations such as addressing, grouping, scene setting, power on level, system fail level, fade time, fade rate etc. can also be configured through NFC. With built-in DALI-2/Push interface, this DALI DT6 device is endowed with high power factor and efficiency. This dimmable driver has maximum output power of 25W. With class Ⅱ power supply and full isolated plastic case, this driver can switch and dim LED lighting fixtures. It features flicker free and deep dimming to 0.01%. Besides, it has error report function. Its protection grade is IP20, which is suitable for indoor LED lighting applications, with 5-year warranty.
| Salida | Canal LED | 1 |
|---|---|---|
| Salida | Tensión CC | 6-54 V, máx. 60 V |
| Salida | Actual | 250-700 mA a través de la herramienta NFC; corriente mínima reducida a 0,1 mA, valor predeterminado 500 mA. |
| Salida | Precisión actual | ±3% (±1%@Cierta carga completa) @ carga completa |
| Salida | Potencia nominal | Máx. 25 W |
| Entrada | Rango de tensión | 220-240 V CA/220-240 V CC |
| Entrada | Rango de tensión absoluta | 196-264 VCA/196-264 VCC |
| Entrada | Gama de frecuencias | 0/50/60Hz |
| Entrada | Factor de potencia (típ.) | > 0,97 a 230 VCA a plena carga |
| Entrada | Distorsión armónica total | ≤ THD 9% (a plena carga / 230 VCA) |
| Entrada | Eficiencia (típ.) | ＞85% @ 230VAC carga completa |
| Entrada | Corriente alterna (típ.) | 0,2 A máx. |
| Entrada | Corriente de irrupción (típ.) | Máx. 5,64 A a 230 VCA; duración de 72 μs. |
| Entrada | Corriente de fuga | < 5 mA / 230 VCA |
| Entrada | Consumo de energía en modo de espera | <0,5 W |
| Entrada | Contra sobretensiones | L-N:2KV |
| Controlar | Interfaz de regulación | DALI Device Type 6 (DALI consumption < 2mA)/ AC Push |
| Controlar | Gama de regulación | 0,011 TP3T-1001 TP3T@ Corriente máxima |
| Controlar | Método de regulación | Atenuación de amplitud/CCR |
| Controlar | Curva de atenuación | Lineal/Logarítmica opcional |
| Protección | Cortocircuito | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobrecorriente | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobretemperatura | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Medio ambiente | Temperatura de trabajo | -25℃ ~ +45℃ |
| Medio ambiente | Máx. Temp. caja | Tc = 85 °C |
| Medio ambiente | Humedad de trabajo | 10% ~ 95% HR sin condensación |
| Medio ambiente | Temperatura y humedad de almacenamiento | -40℃ ~ +80℃，10%~95% RH |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1, EN61347-2-13, GB 19510.1-2009, GB 19510.14-2009 |
| Seguridad y compatibilidad electromagnética | Tensión soportada | I/P-O/P: 3,75KVAC |
| Seguridad y compatibilidad electromagnética | Resistencia al aislamiento | I/P-O/P: 100M Ohmios / 500VDC / 25℃ / 70% RH |
| Seguridad y compatibilidad electromagnética | Emisión CEM | EN 55015, EN 61000-3-2, EN 61000-3-3, GB 17625.1-2022, GB/T 17743-2021 |
| Seguridad y compatibilidad electromagnética | Inmunidad CEM | EN 61547, EN 61000-4-2, 3, 4, 5, 6, 8, 11 |
| Otros | MTBF | 191350H, MIL-HDBK-217F @ 230VAC carga completa y 25℃ temperatura ambiente |
| Otros | Dimensión | 120 x 41 x 28 mm (largo x ancho x alto) |
| Otros | Garantía | 5 años |
