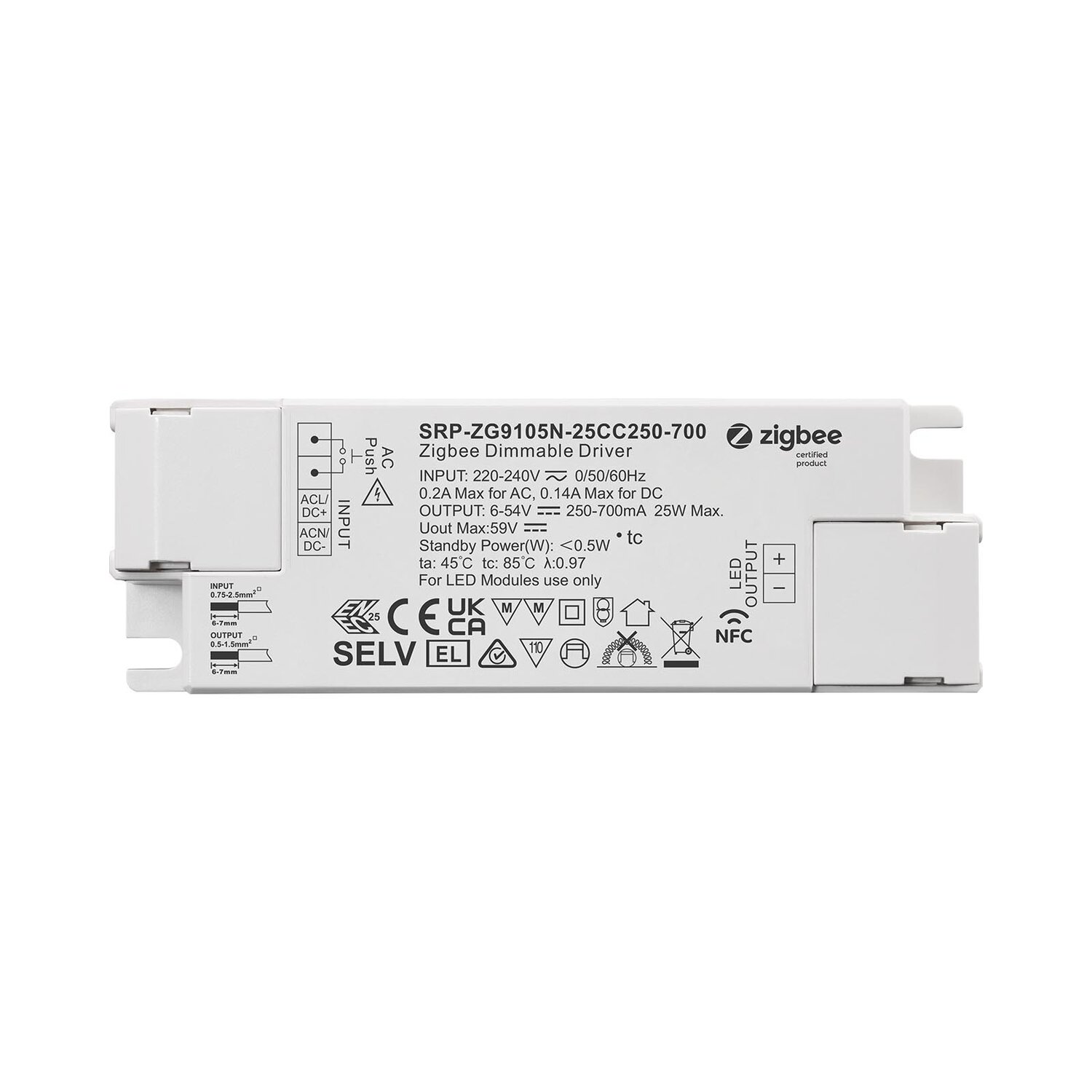

The 25W 1CH Zigbee NFC Enabled LED Driver is a dimmable LED driver that operates based on the Zigbee 3.0 protocol, offering a maximum output power of 25W. It features selectable current options ranging from 250mA to 700mA, adjustable via the NFC program tool, with a minimum current gear as low as 0.1mA. This driver supports dimming functions including amplitude/CCR dimming for smooth and deep dimming effects, as well as power on state, soft start, and soft off adjustments via the NFC program tool. The device operates as a Class II power supply with a fully isolated plastic case, delivering high power factor and efficiency. It is equipped with PUSH DIM functionality and allows control of both on/off and brightness levels for LED lighting. Additionally, it supports Zigbee’s Touchlink commissioning, enabling direct pairing with compatible Zigbee remotes and offering the ability to bind up to 20 Zigbee green power switches. Compatible with universal Zigbee gateways, this driver is designed for indoor LED lighting applications.
| Salida | Canal LED | 1 |
|---|---|---|
| Salida | Tensión CC | 6-54 V, máx. 60 V |
| Salida | Actual | 250-700mA a través de la configuración NFC; la corriente mínima se reduce a 0,1mA, por defecto 500mA |
| Salida | Precisión actual | ±3% (±1%@Cierta carga completa) @ carga completa |
| Salida | Potencia nominal | Máx. 25 W |
| Entrada | Rango de tensión | 220-240 V CA/220-240 V CC |
| Entrada | Rango de tensión absoluta | 196-264 VCA/196-264 VCC |
| Entrada | Gama de frecuencias | 0/50/60Hz |
| Entrada | Factor de potencia (típ.) | > 0,97 a 230 VCA a plena carga |
| Entrada | Distorsión armónica total | ≤ THD 9% (a plena carga / 230 VCA) |
| Entrada | Eficiencia (típ.) | ＞85% @ 230VAC carga completa |
| Entrada | Corriente alterna (típ.) | 0,2 A máx. |
| Entrada | Corriente de irrupción (típ.) | Máx. 5,64 A a 230 VCA; duración de 72 μs. |
| Entrada | Corriente de fuga | < 5 mA / 230 VCA |
| Entrada | Consumo de energía en modo de espera | <0,5 W |
| Entrada | Contra sobretensiones | L-N:2KV |
| Controlar | Interfaz de regulación | Zigbee |
| Controlar | Gama de regulación | 0,011 TP3T-1001 TP3T@ Corriente máxima |
| Controlar | Método de regulación | Atenuación de amplitud/CCR |
| Controlar | Curva de atenuación | Lineal/Logarítmica opcional |
| Protección | Cortocircuito | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobrecorriente | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Protección | Sobretemperatura | Sí, elimine las condiciones de fallo y vuelva a encender el dispositivo. |
| Medio ambiente | Temperatura de trabajo | -25℃ ~ +45℃ |
| Medio ambiente | Máx. Temp. caja | 85℃(Ta=”45℃”) |
| Medio ambiente | Humedad de trabajo | 10% ~ 95% HR sin condensación |
| Medio ambiente | Temperatura y humedad de almacenamiento | -40℃ ~ +80℃，10%~95% RH |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1, EN61347-2-13, GB 19510.1-2009, GB 19510.14-2009 |
| Seguridad y compatibilidad electromagnética | Tensión soportada | I/P-O/P: 3,75KVAC |
| Seguridad y compatibilidad electromagnética | Resistencia al aislamiento | I/P-O/P: 100 M ohmios / 500 VCC / 25 °C / / 70% RH |
| Seguridad y compatibilidad electromagnética | Emisión CEM | EN 55015, EN 61000-3-2, EN 61000-3-3, GB 17625.1-2022, GB/T 17743-2021 |
| Seguridad y compatibilidad electromagnética | Inmunidad CEM | EN 61547, EN 61000-4-2, 3, 4, 5, 6, 8, 11 |
| Otros | MTBF | 191350H, MIL-HDBK-217F @ 230VAC carga completa y 25℃ temperatura ambiente |
| Otros | Dimensión | 120 x 41 x 28 mm (largo x ancho x alto) |
| Otros | Garantía | 5 años |
