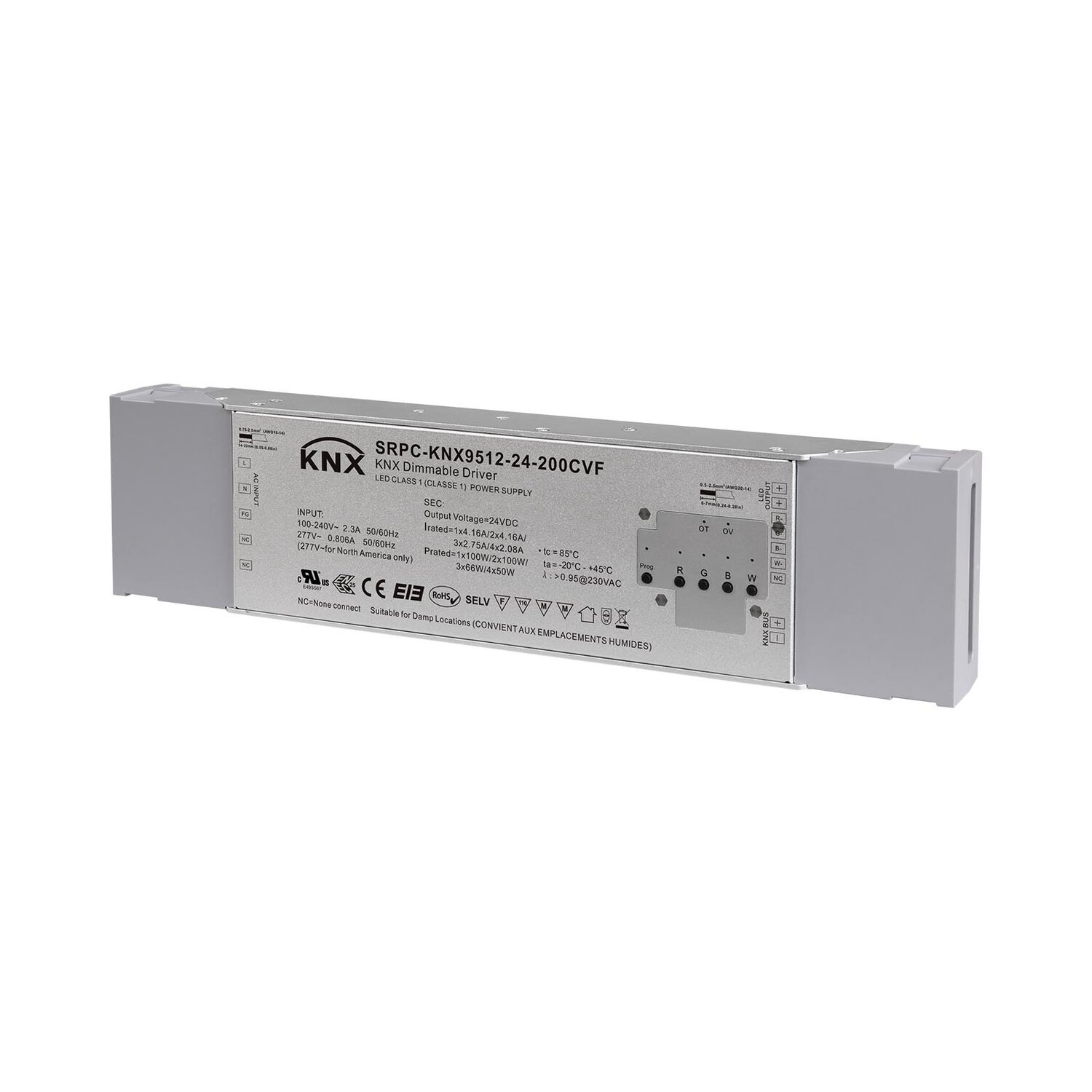

SRP-KNX9512-24-200CVF es un actuador KNX de atenuación de LED aprobado por UL y ENEC con fuente de alimentación integrada con 4 canales de salida de tensión constante de 24VDC y entrada universal de 100-240VAC, sin necesidad de fuente de alimentación adicional. El factor de potencia del controlador puede ser superior a 0,9 y la eficiencia es superior a 90%. Permite una atenuación suave y profunda hasta 0,1% sin parpadeos ni zumbidos. Está diseñado para controlar la iluminación LED RGBW. El controlador LED regulable está diseñado con interfaz KNX incorporada y terminal de conexión de bus KNX/EIB, lo que le permite ser compatible con el sistema universal KNX. Soporta dirección física y dirección de grupo. Con funciones de encendido/apagado, control de atenuación relativa, control de atenuación absoluta, control de secuencia de colores e informe de estado, el controlador KNX puede ser una gran solución para la automatización de la iluminación de edificios mientras se configura con el software ETS4.
| Salida | Canal LED | 4 | |
|---|---|---|---|
| Salida | Tensión CC | 12 V CC | 24 V CC |
| Salida | Máx. Corriente | Máx. 8,3A/ch, ch1+ch2+ch3+ch4=16,6A | Máx. 4,1A/ch, ch1+ch2+ch3+ch4=8,4A |
| Salida | Tolerancia de tensión | ±1% | |
| Salida | Potencia nominal | máx. 200W | |
| Entrada | Rango de tensión | 100-277 V CA | |
| Entrada | Gama de frecuencias | 50/60 Hz | |
| Entrada | Factor de potencia (típ.) | > 0,98 @ 230VAC | |
| Entrada | Distorsión armónica total | ≤ THD 15% (a plena carga / 230VCA) | |
| Entrada | Eficiencia (típ.) | 93% @ 230VAC carga completa | |
| Entrada | Corriente alterna (típ.) | 2,3A @ 100VAC, 1A @ 230VAC, 0,9A@277VAC | |
| Entrada | Corriente de fuga | < 0,5 mA / 230 VCA | |
| Entrada | Consumo de energía en modo de espera | < 1W | |
| Conexiones | Entradas | Utilizar terminal de conexión por tornillo | |
| Conexiones | Salidas | Utilizar terminal de conexión sin tornillos | |
| Conexiones | BEI/KNX | Terminal de conexión de bus EIB | |
| Funcionamiento y visualización | Botón y LED rojo | Para asignar la dirección física | |
| Funcionamiento y visualización | LED verde intermitente | Indica que la capa de aplicación funciona con normalidad | |
| Funcionamiento y visualización | LED de salida | Indica el estado de salida por canal, el LED encendido significa que el canal tiene salida, el LED apagado significa que el canal no tiene salida | |
| Funcionamiento y visualización | Botones manuales | Conmutación mediante una operación corta, regulación relativa mediante una operación larga | |
| Funcionamiento y visualización | OT. LED | Indicar sobretemperatura, >70 °C | |
| Funcionamiento y visualización | OV. LED | Indicar sobretensión, >40V CC | |
| Protección | Sobrecorriente | Sí, se recupera automáticamente tras eliminar la condición de fallo | |
| Protección | Sobretemperatura | Sí, se recupera automáticamente tras eliminar la condición de fallo | |
| Medio ambiente | Temperatura de trabajo | -20℃ ~ +45℃ | |
| Medio ambiente | Máx. Temp. caja | 85℃ | |
| Medio ambiente | Humedad de trabajo | 10% ~ 95% HR sin condensación | |
| Medio ambiente | Temperatura y humedad de almacenamiento | -40℃ ~ +80℃，10%~95% RH | |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA C22.2 nº 250.13-14, ENEC EN61347-1, EN61347-2-13 aprobado | |
| Seguridad y compatibilidad electromagnética | Tensión soportada | I/P-O/P: 3,75KVAC | |
| Seguridad y compatibilidad electromagnética | Resistencia al aislamiento | I/P-O/P: 100M Ohmios / 500VDC / 25℃ / 70% RH | |
| Seguridad y compatibilidad electromagnética | Emisión CEM | EN55015, EN61000-3-2, EN61000-3-3 | |
| Seguridad y compatibilidad electromagnética | Inmunidad CEM | EN61547, EN61000-4-2,3,4,5,6,8,11, inmunidad a sobretensiones Línea-Línea 1KV | |
| Otros | MTBF | 185900H, MIL-HDBK-217F @ 230VAC a plena carga y 25℃ de temperatura ambiente |
