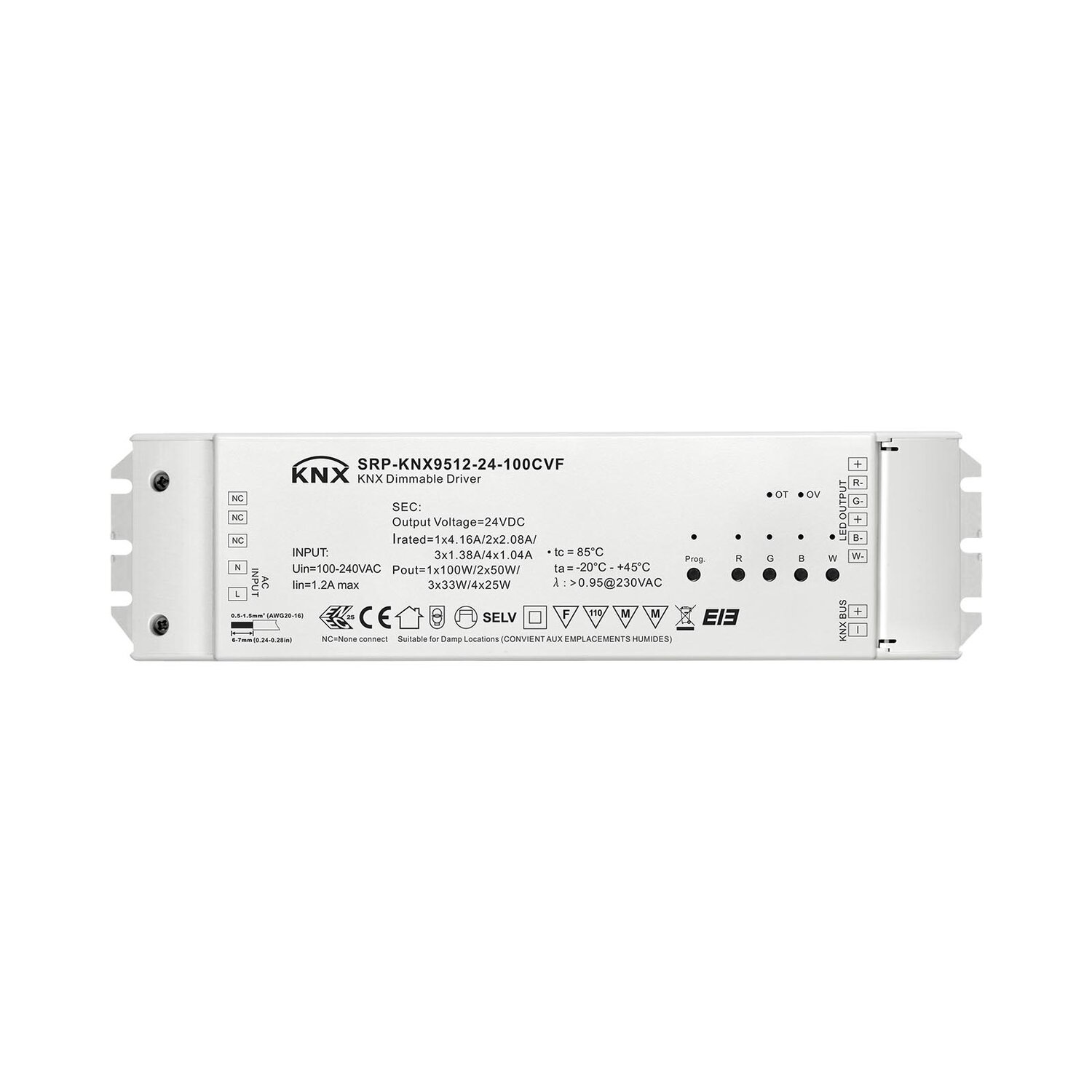

SRP-KNX9512-24-100CVF es un actuador KNX de atenuación de LED aprobado por UL y ENEC con fuente de alimentación integrada con 4 canales de salida de tensión constante de 24VDC y entrada universal de 100-240VAC, sin necesidad de fuente de alimentación adicional. El factor de potencia del controlador puede ser superior a 0,9 y la eficiencia es superior a 90%. Permite una atenuación suave y profunda hasta 0,1% sin parpadeos ni zumbidos. Está diseñado para controlar la iluminación LED RGBW. El controlador LED regulable está diseñado con interfaz KNX incorporada y terminal de conexión de bus KNX/EIB, lo que le permite ser compatible con el sistema universal KNX. Soporta dirección física y dirección de grupo. Con funciones de encendido/apagado, control de atenuación relativa, control de atenuación absoluta, control de secuencia de colores e informe de estado, el controlador KNX puede ser una gran solución para la automatización de la iluminación de edificios mientras se configura con el software ETS4.
| Salida | Tensión CC | 24 V CC |
|---|---|---|
| Salida | Máx. Corriente | Máx. 4.1A/ch, ch1+ch2+ch3+ch4=4.1A |
| Salida | Potencia nominal | máx. 100W |
| Entrada | Rango de tensión | 100-240 V CA |
| Entrada | Tensión de funcionamiento del bus | 21-30 V CC, a través del bus KNX/EIB |
| Entrada | Frecuencia | 50/60 Hz |
| Entrada | Factor de potencia (típ.) | >0.9 |
| Entrada | Eficiencia (típ.) | 90% a 230 VCA |
| Entrada | Corriente de entrada (típica) | 1,2A @ 100VAC, 0,5A @ 230VAC |
| Entrada | Corriente de irrupción (típ.) | ARRANQUE EN FRÍO Máx. 50A a 230VAC |
| Protección | Sobretemperatura | Sí |
| Protección | Sobretemperatura | Sí |
| Medio ambiente | Temperatura de trabajo | -20℃ ~ +45℃ |
| Medio ambiente | Máx. Temp. caja | 85℃ |
| Medio ambiente | Humedad de trabajo | 10% ~ 95% HR sin condensación |
| Medio ambiente | Temperatura y humedad de almacenamiento | -40℃ ~ +80℃，10%~95% RH |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | Homologado según las normas TUV EN61347-1 y EN61347-2-13. |
| Seguridad y compatibilidad electromagnética | Tensión soportada | I/P-O/P: 3,75KVAC |
| Seguridad y compatibilidad electromagnética | Emisión CEM | EN55015, EN61000-3-2, EN61000-3-3 |
| Seguridad y compatibilidad electromagnética | Inmunidad CEM | EN61547, EN61000-4-2,3,4,5,6,8,11, inmunidad a sobretensiones Línea-Línea 1KV |
| Otros | MTBF | 187900H, MIL-HDBK-217F @ 230VAC a plena carga y 25℃ de temperatura ambiente. |
| Otros | Dimensión | 244*64*32mm (Largo*ancho*alto) |
| Otros | Dimensión | 244*64*32mm (Largo*ancho*alto) |
